入库时间：2020-12-04如图所示，灯L标有“6 V 3 W”字样，R1=12Ω，R2=8 Ω，当开关S1闭合，S2、S3断开，滑动变阻器滑片P从a端滑到b端时，电流表的示数变化了0.2 A，试求：
（1）灯L正常发光时的电流和电阻各是多少？
（2）电源电压是多少？
（3）当S1、S2、S3都闭合且滑动变阻器滑片P滑到b端时，电流表的示数和此时电路消耗的功率各是多少？
-
难度：
使用次数：158
入库时间：2020-12-04

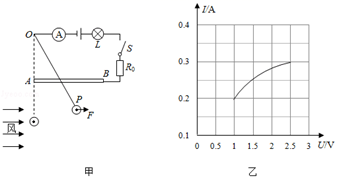

在综合实践活动中，科技小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒为16V，R0为定值电阻，L为额定电压是2.5V的小灯泡，其I﹣U关系的部分数据如图乙所示，AB为长14cm、阻值60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP为质量、电阻均不计的金属细杆，下端连接一个重2N的圆球P．闭合开关S，无风时，OP下垂并与A端接触，此时电流表示数为0.2A；有风时，OP绕悬挂点O转动，风对球的作用力F方向始终水平向右，已知OA为10cm，OP始终与AB接触良好且无摩擦；求：
（1）电流表示数为0.2A时，灯泡的电阻为_______Ω；
（2）无风时R0消耗的电功率________；
（3）为保护电路，允许风对球施加的最大作用力_______ 。
-
难度：
使用次数：169
入库时间：2020-12-04
如图所示电路，电源电压保持不变，定值电阻R1=20Ω，R2=10Ω，R是滑动变阻器。当滑动变阻器滑片P移动到最右端，开关S1闭合，开关S2断开时，电流表的示数为0.3A；当滑动变阻器滑片P移动到中点时，开关S1闭合S2断开时，电压表的示数为U1，保持滑动变阻器滑片P位置不变，开关S2闭合S1断开时，电压表的示数为U2，且U1：U2=2：3，求：
（1）电源电压_____；
（2）滑动变阻器的最大阻值______；
（3）要使整个电路消耗的电功率为最小，请写出：开关S1、S2的开闭状态，滑动变阻器滑片P移动到的位置，并计算出最小电功率是多少_____？
-
难度：
使用次数：116
入库时间：2020-12-04
如图所示电路，电源电压可调，R1=10Ω，小灯泡标有“6V 6W（阻值不变）．滑动变阻器R2上标有“15Ω 2A”的字样，求：
（1）若只闭合S1，调节电源电压，使灯泡L正常工作10s，灯泡消耗的电能．
（2）若只闭合S2，调节电源电压，移动滑动变阻器滑片，电压表示数在1V～3V之间变化，求电源电压的最大调节范围．
-
难度：
使用次数：195
入库时间：2020-12-04
如图所示，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R1=120Ω，滑动变阻器R2上标有“50Ω、1A”，电压表的量程选用“0〜3V”。断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光。
(1)将滑片P移到B端，三个开关都闭合，lmin内电路消耗的电能是多少？
(2)断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
