如图所示的电路,电源电压保持不变,R1=30Ω,R2=10Ω。当闭合开关 S1、S,断开 S2 时,电流表的示数为 0.4A。
(1) 求电源电压;
(2) 当闭合开关 S2、S,断开 S1 时,求电流表的示数;
(3) 当闭合开关 S1、S2、S 时,通电 100s,求整个电路消耗的电能。

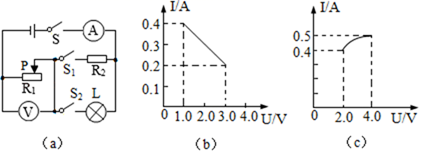

如图(a)所示电路,电源电压保持不变。小灯泡L标有“4V0.5A”字样,电流表量程0~0.6A,电压表量程0~3V,滑动变阻器R1的最大阻值20Ω.只闭合开关S、S1,调节滑动变阻器滑片P,得到电流表与电压表示数关系如图(b)所示。求:
(1)小灯泡的额定功率;
(2)电源电压及定值电阻R2的阻值;
(3)只闭合开关S和S2,移动滑动变阻器的滑片P,小灯泡L的I-U图象如图(c)所示,在保证各元件安全工作的情况下,滑动变阻器R1允许的取值范围。
如图所示电路,电源电压恒为12V,电阻R1的阻值为5Ω,滑动变阻器R2上标有“10Ω 3A”的字样,小灯泡L上标有“12V 6W”的字样,电流表的量程为0﹣3A.
(1)当开关S1,S2,S都闭合时,求小灯泡L在5min内产生的热量.(滑动变阻器R2连入电路的电阻不为0)
(2)当开关S1,S2,S都闭合,电流表的示数为2A时,求R2消耗的电功率.
(3)当开关S1,S2都断开,S闭合时,要求电流表示数不小于其量程的1/3,求滑动变阻器R2接入电路的最大阻值.
如图,电源电压恒定,小灯泡L标有“6V 3W”字样,定值电阻R2的阻值为10Ω,R1为滑动变阻器,开关S1、S2都闭合时,L恰好正常发光,电流表示数为1.1A.求:
(1)小灯泡正常发光时的电阻;
(2)S1、S2都闭合时,R1在10min内消耗的电能;
(3)S1、S2都断开,调节滑片使R2的电功率为R1电功率的2倍时,R2的电功率.
如图所示的电路中,电源电压恒定,灯泡L上标有“6V 3W”的字样,R1为定值电阻,滑动变阻器R2上标有“10Ω 0.8A”的字样,电流表A的量程为0~3A,电压表V的量程为0~3V,忽略温度对灯丝电阻的影响.求:
(1)灯泡L的电阻;
(2)闭合S、S1与S2时,灯泡L正常发光,电流表A的示数为1.5A,求电源电压U和R1的阻值;
(3)闭合S,断开S1与S2时,在确保电路安全的前提下,求滑动变阻器R2接入电路的阻值范围和电路总功率的变化范围.
