入库时间：2020-12-04如图所示，R1＝6Ω，灯L标有“12V 6W”字样，R2标有“20Ω 3A”字样，电流表量程为“0～3A”。开关都闭合时，灯L正常发光。电源电压与灯丝电阻均保持不变，下列说法正确的是( )
A．电源电压是12V
B．断开开关S1、S2，闭合开关S3，当电流表示数为1.5A时，R2在1min内消耗的电能是270J
C．开关都闭合，滑动变阻器允许连入电路的最小阻值是6Ω
D．电路消耗功率的最小值是4.8W
-
难度：
使用次数：178
入库时间：2020-12-04

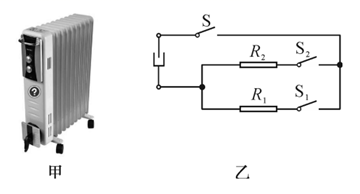

图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
-
难度：
使用次数：146
入库时间：2020-12-04

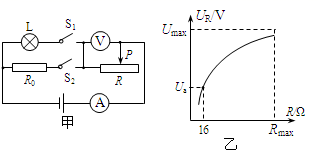

如图甲所示，L上标有“6V 3W”字样，电流表量程为0～0．6A，电压表量程为0～15V，变阻器R的最大电阻为100Ω．只闭合开关S1，滑片置于a点时，变阻器连入电路中的电阻为R0，电流表示数为Ia；只闭合开关S2，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图19乙所示，当滑片P置于b点时，电压表示数Ub＝8V，电流表示数为Ib．已知Ra：R0＝12：5，Ia：Ib＝3：5（设灯丝电阻不随温度变化）．求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压U；
（3）只闭合开关S1时，在电表的示数不超过量程，灯泡两端的电压不超过额定电压的情况下，电路消耗的功率范围．
-
难度：
使用次数：174
入库时间：2020-12-04
如图所示，电源电压恒为6V，灯泡L标有“6V 3W”的字样，R1为定值电阻，R2为标有“20Ω 1A”字样的变阻器，电流表的量程为0～3A，电压表的量程为0～3V．
（1）求灯泡L正常工作时的电流和电阻．
（2）当S1、S2、S3均闭合时，电流表的示数为1．7A，求R1的阻值．
（3）当闭合S1，断开S2、S3时，在保证电路中各元件安全工作的情况下，求变阻器R2连入电路的阻值为多大时电路总功率最小？此最小值为多少？
-
难度：
使用次数：173
入库时间：2020-12-04
在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”、“高挡”之间的转换，饮水机工作时功率随时间的关系图像如图乙所示。求：
(1) 30min内电路消耗的总电能；
(2)饮水机工作时，通过电阻R1的电流；
(3)电阻R2的阻值。
