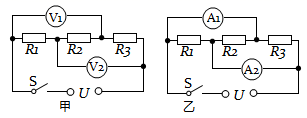

如图甲所示的电路,电源电压U=10V(恒定不变),R2=8Ω,闭合开关S后,V2表的示数为7V;把甲电路中的两个电压表换成两个电流表,如图乙所示,闭合开关S后,A1表的示数为1.75A。下列说法正确的是
A.甲电路中V1表的示数为5V B.乙电路中A2表的示数为2.25A
C.甲电路消耗的总功率为2.5W D.乙电路中R1消耗的功率为10W
如图甲所示电路,闭合开关S后,将滑动变阻器的滑片P从一端滑到另一端,R1、R2的U~I关系图象如图乙所示:在上述过程中,滑片P从任意一点滑动到另外一点时,电流表A的示数变化量为△I,电压表V1、V2的示数变化量分别为△U1、△U2,R1、R2的功率变化量分别为△P1、△P2,则( )
A.R1的阻值为70Ω B.电源电压是18V
C.||=|
|总成立 D.|
|=|
|总成立
如图甲所示,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从n点滑到m点的过程中,两电压表示数随电流变化的图象如图乙所示,下列叙述正确的是
A.图乙中ab是表示电压表V1的示数随电流变化的图象
B.R2的阻值为4Ω
C.滑片从n点滑到m点的过程中,电源消耗的最大功率是10W
D.滑片在n点时,5s内电阻R消耗的电能是5J
如图所示,电源电压不变,a、b、c为电流表或电压表。只闭合S1时,a表无示数,b表有示数。S1、S2都闭合时,滑片P向右滑动,c表的示数不变。下列判断正确的是
A.a表是电压表
B.先闭合开关S1,再闭合S2,电路中的总电流变大
C.只闭合S1,P向右移动,R2两端的电压变化量与电流变化量的乘积大于其电功率的变化量
D.开关均闭合,电路的总功率为P1;若将c表换成另一种电表,再闭合S1、S2,电路的总功率为P2,则P2 > P1
如图甲所示,小灯泡L与滑动变阻器R串联在电压为4.5V的电路中,闭合开关S移动滑片P,得到小灯泡的I﹣U图象如图乙所示.当小灯泡的功率为0.75W时,下列说法正确的是( )
A.电流表的示数为0.2A
B.滑动变阻器接入电路的电阻为15Ω
C.电路消耗的总功率是1.35W
D.10s内电流对滑动变阻器做功是6J
