小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验:

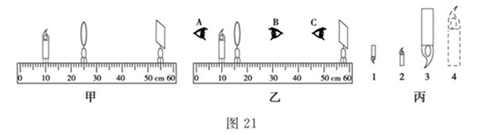

(1)实验过程中,当蜡烛与凸透镜的距离如图甲所示时,在光屏上可得到一个清晰的倒立、___________的实像,若保持蜡烛和光屏位置不变,移动透镜至___________cm刻度线处,光屏上能再次呈现清晰的像.
(2)如图乙所示,保持蜡烛位置不变,移动透镜至16cm刻度线处,则人眼在___________(选填A、B、C”)处能观察到蜡烛的像,像是如图丙中的___________ (选填“1、2、3、4”).
(3)实验完成之后,小莉把自己的近视眼镜放在蜡烛与凸透镜之间,如图丁所示,光屏上原来清晰的像变得模糊了,若想在光屏上重新得到清晰的像,在不改变蜡烛和凸透镜位置的情况下,应将光屏___________凸透镜.(选填“靠近”或“远离”)
某物理学习小组在研究“凸透镜成像规律”时,使用的器材如下图所示,凸透镜的焦距是l0cm.(刻度尺上标记的点,相邻两点间的距离为10cm)
(1)实验前,将烛焰、凸透镜、光屏的中心调整到同一高度,其中凸透镜对光有___的作用.(选填“会聚”或“发散”)
(2)当凸透镜放在D点,蜡烛放在A点左侧,移动光屏直到光屏上得到一个清晰的、倒立的、缩小的实像.生活中的_______就是利用这一原理制成的.
(3)当蜡烛与凸透镜距离小于____cm时,无论怎么移动光屏,屏上都得不到蜡烛的像.
完成图中的光路图
请在图中画出物体AB的像A′B′的大概位置.注:要能正确反映像的大小、正倒和虚实,但不需要画光路图.
(______)
