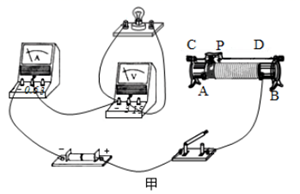

入库时间：2020-11-30学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔划线代替导线，完成图甲中实物电路的连接，要求：
①滑片P向右移动时，电流表示数变小；
②连线不能交又；
（_______）
（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是_____。
A．电压表短路 B．电压表断路 C．滑动变阻器短路 D．小灯泡断路
（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时、电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向_____移动（选填“左”或“右”）。
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象，由图可知小灯泡正常发光时的电阻为_____Ω。
-
难度：
使用次数：103
入库时间：2020-11-30

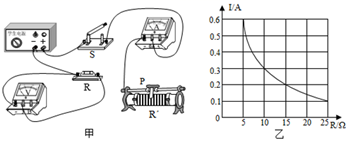

某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）。
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）。
（________）
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R__（填“短路”或“断路”）
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为_____V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压_____（填“改变”或“不变”），滑动变阻器的滑片应向_____（填““左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是_____Ω。
-
难度：
使用次数：160
入库时间：2020-11-30
压力传感器是电子秤中的测力装置,可视为阻值随压力而变化的压敏电阻．小刚从某废旧电子秤上拆下一个压力传感器,探究其阻值与所受压力大小(不超过250N)的关系,如图所示是小刚设计的实验电路图．电源电压恒定,R0为定值电阻，R1为压力传感器．
(1)连接电路时开关应__________电路中R0的作用是_____________．
(2)闭合开关，发现电流表无示数，电压表示数接近电源电,电路出现的故障是_________；排除故障后,逐渐增大R1受到的压力,闭合开关,读出电流表和电压表的示数,计算出对应的R1的阻值,记录如下表所示,第5次测深时,电压表示数为4V．电流表示数为02A．此时R1的阻值为_______
．请根据表中的数据在图中画出R1随F变化的关系图像（___________）
次数
1
2
3
4
5
6
F/N
0
50
100
150
200
250
R1/Ω
60
50
40
30
10
(3)通过实验探究可归纳出, R1的阻值随压力F大小变化的关系式为_____________．当R1的阻值为32
时，R1上受到的压力是__________N，若此压力为压力传感器在电子称正常工作时受到的压力，则电子秤应显示_______________kg
