欧姆定律的内容是:一段导体中的电流跟这段导体两端的电压成_______,跟这段导体的电阻成_______。
将长度相同的铜线和铁线并联在同一电源上,发现通过它们的电流相等,则_______线一定粗些。
给你一只标有“10Ω,1.2A”定值电阻和一只“20Ω,0.5A”的定值电阻,在保证所有电路元件安全的前提下,若并联接入电路,则干路中允许通过的最大电流为_______A。
电阻R1=5欧,R2=10欧,串联后,接在电压为9伏的电路中,通过R1中的电流是_______安,R2两端的电压是_______伏.
某次旅游,密闭大巴内坐满了游客,司机忘了打开换气设备,时间一久,车内二氧化碳浓度上升,令人头晕脑胀。为此,小明设计了车载自动换气设备。小明找来二氧化碳气敏电阻Rx,其电阻值与空气中二氧化碳浓度关系如表格所示,其中二氧化碳浓度为0时,Rx阻值模糊不清,他对该电阻阻值进行测量:

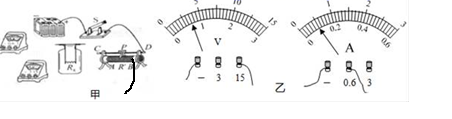

小明把空气通过氢氧化钠溶液,得到二氧化碳浓度为0的空气,并收集于集气瓶中,再将Rx置于其中(如甲图所示)
(1)图甲电源电压恒为6V,开关S闭合前,滑片P应移至_______(选填“A”或“B”)端。
(2)闭合开关S,发现电流表无示数,电压表有示数。电路某一故障可能为_______。
A、S断路 B、R′断路 C、Rx短路 D、Rx断路
(3)排除故障后,移动滑片P,电压表、电流表示数如图乙所示,二氧化碳为0时,Rx的阻值为___Ω。
