初中物理人教版2020年九年级物理第17章第3节电阻的测量同步测试题含答案解析
1  2  3  4
  • 难度: 使用次数:100 入库时间:2020-11-27

    如左图所示的电路中,A1 的示数是0.3A,则A 2 的示数是___,流过L 2 的电流是___;如图右所示的电路,电流表A1的示数是1.2A,电流表A2的示数是0.7A,则通过L1的电流是__A,通过L2的电流是___A.




  • 难度: 使用次数:157 入库时间:2020-11-27

    2分钟内通过导体内某横截面的电荷量是12C.则电流是______A.


  • 难度: 使用次数:145 入库时间:2020-11-27

    如图甲所示电路中,闭合开关S, 电流表A 1 的示数如图乙所示,则通过L 1 的电流是 __A;如将L 1 换成另一规格的灯后,发现L 1 L 2 亮,则此时电流表A 1 的示数 ___电流表A 2 的示数(选填大于小于等于)。




  • 难度: 使用次数:149 入库时间:2020-11-27

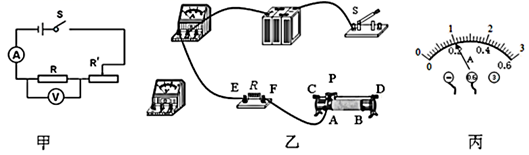

    小明同学想探究一段电路中的电流跟电阻的关系,设计了如图甲所示的电路图(电源电压恒为6V)。

    (1)根据小明设计的甲图,用铅笔连线将乙图的实物图连接完整;_______

    (2)小明将第一次实验得到的数据填入表中:

    实验序号

    电压U/V

    电阻R

    电流I/A

    1

    4

    10

    0. 4

    2

    20

    然后将EF两点间的电阻由10Ω更换为20Ω,调节滑动变阻器的滑片P_____移动(A/B),直到________为止,此时电流表的指针位置如图丙所示,请把测得的电流数值填入上表________

    (3)小明根据实验数据得到如下结论:电流与电阻成反比;请你对以上的探究过程做出评价,并写出两点评价意见:______________________


  • 难度: 使用次数:143 入库时间:2020-11-27

    比较是一种重要的科学方法.请你将电流表和电压表进行比较,写出它们的一两种相同点和不同点.
