小红同学在“测小灯泡额定功率”的实验中,电源电压为3V,小灯泡的额定电压为 2.5V.

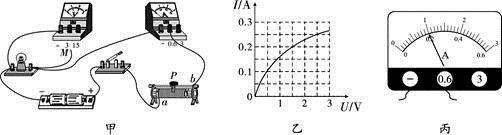

(1)她在连接如图甲所示电路时,导线M的另一端应接在电压表______V(选填“3”或“15”)接线柱上.
(2)闭合开关前,应将滑动变阻器的滑片P移到______(选填“a”或“b”)端.
(3)在实验过程中,她根据实验数据绘制了如图乙所示的I—U图像.根据图像可知,当电流表示数如图丙所示时,小灯泡的电阻是_________Ω.小灯泡的额定功率是_______W.
小丽同学用电压表、电流表、滑动变阻器、导线、开关及干电池等实验器材,测量额定电压为2.5V小灯泡的额定功率,请解答下列问题

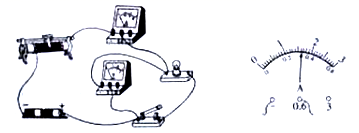

(1)如图是小丽同学已连接的实验电路,其中有一根导线连接错误,请在错误的导线上画“”,并用笔划线代替导线在电路中画出正确的连线。
(2)电路连正确后,闭合开关发现小灯泡不亮,电压表有示数,电流表无示数,产生这种现象的原因可能是_____________。
(3)故障排除后,再闭合开关,移动滑动变阻器滑片,同时注意观察____________(选填”电流表”或“电压表”)示数的变化。当电压达到2.5V时,电流表的示数如图所示,I=______A,小灯泡的额定功率P=________W。

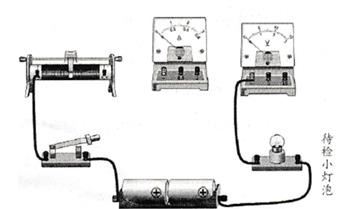

海右中学到产品质量监督部门参加社会实践活动.碰到技术员正在处理一批假冒的“名牌”小灯泡.小明被安排用右图所示的器材检测这些小灯泡的质量是否合格.小明一看.检测器材跟平时在学校做实验用的器材差不多;再看那些小灯泡.做工明显粗糙.尽管标注的有点模糊.但依稀还能辨认出“2.5V 0.3A” 字样.
(1)答题纸上已画出了小明连接检测小灯泡的实物电路的一部分.请用笔画线代替导线在答题纸上帮小明完成该实物电路的连接.
(2)小明连接好检测电路后,对其中一只小灯泡进行检测.得到了右表中的检测数据.由这些数据可以看出:小灯泡在标注电压下工作时.通过它的实际电流比标注电流要_ ___.
电压 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 2.7 |
电流/A | 0.22 | 0.25 | 0.28 | 0.30 | 0.32 |
|
亮度 | 微亮 → 较亮 → 亮 → 很亮 | 烧坏 |
(3)如果小灯泡生产厂家制作灯丝的原材料质量是合格的.则造成这一问题的根本原因是 .
利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率.

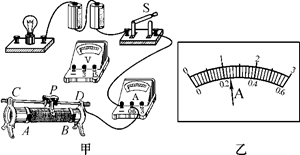

(1)用笔画线代替导线将图甲中的电路连接完整,要求滑片P向右移动时灯泡变暗.
(______)
(2)连接电路时,开关应________,滑片P应位于________(填“A”或“B”)端.
(3)连接电路后,闭合开关,发现灯泡较亮,电压表和电流表的示数均较大.无论怎样移动滑片P,此现象都不发生改变,则出现这种现象的原因可能是____________.
(4)改正电路后,移动滑片P,使电压表的示数为2.5V时,电流表的示数如图乙所示,则小灯泡的额定功率为________W.
襄阳市中考实验操作考试时,实验员为“测量小灯泡的额定电功率”实验准备了以下器材:额定电压为2.5 V的小灯泡(正常发光时电阻约为10 Ω)、规格为“12 Ω 1 A”的滑动变阻器、开关、电流表、电压表各1个,新干电池4节,导线若干.
(1)图甲中有一根导线的连接是错误的,请你在错误的导线上打“×”___________.
(2)闭合开关前,应将滑片P移到最_______(填“左”或“右”)端.
(3)经检查,电路连接无误,各元件完好,闭合开关后,无论怎样移动滑片P,电压表的示数都调不到2.5 V,出现这种现象的原因是_____________________.
(4)解决上述问题后,移动滑片使电压表的示数为2.5 V时,小灯泡正常发光,此时电流表的示数如图乙所示,则小灯泡的额定功率是_________________W.
(5)测出小灯泡的额定功率后,同学们又把灯泡两端的电压调为额定电压的一半,发现测得的实际功率大于其额定功率的,出现这种现象的原因是小灯泡的电阻__________________.
