初中物理2019年人教版九年级上册物理第十六章电压电阻单元测试题含答案解析
1  2  3  4  5  6
  • 难度: 使用次数:149 入库时间:2020-11-27

    如图甲所示的电路,闭合开关后两只电压表V1V2的指针偏转角度相同,位置如图乙所示,求L2两端电压U2


  • 难度: 使用次数:197 入库时间:2020-11-27

    两个小灯泡L1L2并联在电压为3V的电源两端,通过L1的电流为0.3A,通过L2的电流为0.5A,求灯L1L2两端电压各是多少?干路中的电流是多少?


  • 难度: 使用次数:183 入库时间:2020-11-27

    半导体材料有P型半导体和N型半导体两种,除了可以用于各种电子元器件外,还可以用制冷材料.如图是一个半导体制冷单元的原理图,P型半导体和N型半导体的上端和铜片A连接,下端分别与铜片B连接后接到直流电源的两端,此时电路的电路流方向是从N型半导体经铜片A流向P型半导体,铜片A会从空气吸收热量,铜片B会向空气放出热量;反之,改变直流电源的正负极方向,使电流方向从P型半导体经铜片A流向N型半导体,这时铜片A会向空气释放热量,铜片B会从空气吸收热量.由于半个制冷单元制冷量小,为了满足实际需要,需要多个制冷单元同时工作.(注:交流电源大小方向随时间变化)

    请回答下列问题

    1)如图,若要使一个电冰箱内的温度下降,铜片A置于电冰箱的_____,铜片B置于电冰箱_____(前两空选填箱内箱外),这就是半导体冰箱的工作原理,若将图中的电源换成交流电源,此时电冰箱能否正常制冷?

    答:_____

    2)若将图中P型半导体与N型半导体位置互换,其它条件不变,则铜片A上表面空气的温度将_____


  • 难度: 使用次数:109 入库时间:2020-11-27

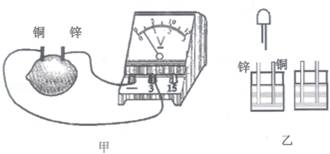

    小明将铜片、锌片插入柠檬制成柠檬电池,如图甲.

    1)柠檬电池的正极是_____(选填铜片锌片).

    2)小首看到小明做了个水果电池,并测出了电压,她想饮料可乐能不能做电池呢?她准备了两杯加了盐的可乐和若干铜片、锌片及发光二极管,请你用笔画线帮她在图乙中连接正确的电路,使二极管发光.

    ____

    再将二极管正负极接线对调,二极管不发光,此时可乐电池的正负极之间_____(选填没有)电压.
