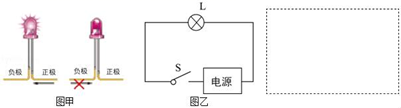

若将发光二极管按两种方式接入电路中,则会出现如图甲所示情况,这说明发光二极管具有单向导电性.利用其这一特性,我们可以来判断电路中的电流方向,若想判断图乙电路中的电流方向,请你将所设计的电路图画在方框内.
(____)
按你所设计的电路图说明你的判断方法:_____.发光二极管的电路符号为_____.
在如图中所示的电路中,电源两端的电压保持不变。闭合开关S,小明多次调节滑动变阻器的滑片P的位置,用电压表V1和电压表V2分别测量R1、R2两端的电压,得到如下表所示的实验数据,请根据表中数据,归纳出U2与U1的关系式:_____。
U1/V | 1 | 2 | 2.5 | 3.5 | 4 | 4.5 |
U2/V | 8 | 7 | 6.5 | 5.5 | 5 | 4.5 |
请在图中圆圈中填上电压表或电流表的符号,使之成为正确的电路图.根据题目要求完成作图.
(____)
如图所示,闭合开关S,要使R1、R2并联,请在A、B圆圈内填出电压表“V”或电流表“A”,并标出两表的“+”、“﹣”接线柱.
(_______)
如图所示,开关S闭合后,回答下列问题:
(1)电压表V1、V2分别测量的是哪个灯泡的电压?
(2)若电压表V1的读数是2.5V,V2的读数是4.5V,则电源电压是多少?
(3)两表应分别接什么量程的接线柱?
