甲、乙两小组探究“电流与电压和电阻的关系”.实验室提供的实验器材有:电源(电压恒为4.5V),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两只滑动变阻器(规格分别为“20Ω 2A”和“50Ω 1A”),小灯泡一只(正常发光时电压为2.5V),导线若干.
(1)甲小组探究“电流与电压的关系”:

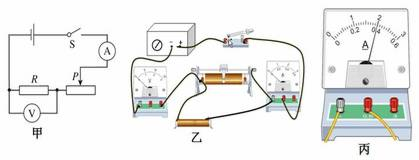

①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整.
(______)
②他们将5Ω的电阻接入电路,检查无误后闭合开关,发现电压表无示数,电流表有示数,造成这一现象的原因可能是________(写出一条即可).
③排除故障后进行实验得到的数据如下表,由此可得到的实验结论是________.
电压U/V | 1.0 | 1.5 | 3.0 |
电流I/A | 0.2 | 0.3 | 0.6 |
(2)乙小组探究“电流与电阻的关系”:
①将5Ω的电阻接入电路,检查无误后闭合开关,移动滑片,使电压表的示数为1.5V,并记下相应的电流值.当R的电阻由5Ω更换为10Ω时,滑片应向________(填“左”或“右”)端移动.
②为了完成用四个定值电阻进行的实验,应选择滑动变阻器的规格是________.
③他们用小灯泡替换定值电阻,移动滑片,使小灯泡正常发光,电流表示数如图丙所示,则小灯泡正常发光时的电阻约为________Ω(保留一位小数).
小米在“探究电流与电阻关系”的实验中,实验室提供了如下器材:电源(电源电压 4.5 V 保持不变)、滑动变阻器 R0(0~10Ω)、定值电阻 5Ω、10Ω、15Ω、20Ω、25Ω、30Ω各一只、电压表(0〜3V)、电流表(0〜0.6A)、开关一个、导线若干.
(1)依据如图所示的电路,实验中为保护电路元件,闭合开关前, 滑动变阻器的滑片 P 应该滑动到最_______________(左/右)端;
(2)在实验过程中,小米设定电阻两端的电压 U=3V,断开开关, 将电阻 5Ω换成 10Ω后,应_______(A.闭合开关,直接将滑片
P 向右移动;B.闭合开关,直接将滑片 P 向左移动;C.先将滑 片移到第(1)问所在的位置,再闭合开关,向左移动滑片 P),直到____________________________________;
(3)小米同学记录了六组数 据,如下表所示.
老师看 完该组同学的实验数据后 认为该组同学的第 5、6 组 实验数据是没有经过实验而是通过电流与电阻成反比的关系直接填在表格中的.请你用所学的电学知识分析老师 的判断依据:___________;请你根据依据提出改进措施:__________.(可适当调整实验器材的规格)
小玉同学想探究“电流与电阻的关系”,实验室提供的器材有:电源(电压恒为6V),滑动变阻器规格为“20Ω 1A”,可供选择的定值电阻的阻值为10Ω、15Ω、20Ω、30Ω、40Ω和50Ω.

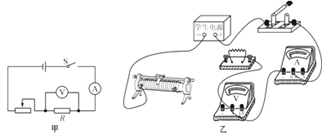

(1)小玉根据图甲连接的实物电路如图乙所示,其中有一根导线连接是错误的,请在图乙中将这根线打上“×”,并补画出正确的连线________.
(2)电路连接正确后,先用10Ω的定值电阻进行实验,闭合开关后,移动滑动变阻器的滑片P,此时电流表的示数如图丙所示,断开开关,不更换或移动其他元件,仅将10Ω的定值电阻直接换成15Ω的定值电阻进行实验,然后再闭合开关.此时应将滑片P向_____(选填“左”或“右”)移动.
(3)小玉还想多测几组数据,但她不能选用的定值电阻的阻值为_____.
