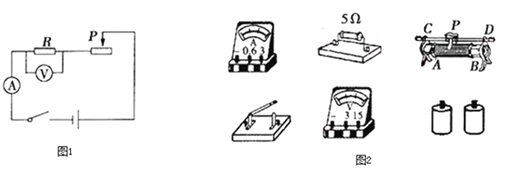

在“探究电流跟电阻关系”的实验中,小刚设计的实验电路图如图所示:
(1)请用笔划线代替导线,按电路图将如图实物连接起来(要求滑片向右移,电流表示数变小).
(_______)
(2)小刚连完最后一根导线后就发现两个表的指针发生偏转,并且指针总在晃动,造成上述现象的原因可能是________ .
(3)排除故障后,移动滑动变阻器的滑片,使电压表的示数为2V,读出并记下电流值;再将5Ω的电阻改接成10Ω的电阻,发现电压表示数大于2V,于是他下一步的操作是:将滑动变阻器的滑片向________ (填“左”或“右”)移动,使________ 并记下电流值;再改接20Ω的电阻,重复上述实验.
(4)此实验得到的结论是________
用如图所示电路探究“电流与电压、电阻的关系”实验中:
(l)闭合开关前,滑动变阻器应处于 (选填“A”或“B”)端;

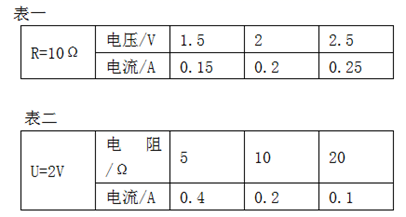

(2)实验中,所测的数据如表一所示,由表一数据可得:在 一定时,导体中的电流与导体两端的电压成 比;
(3)探究“电流与电阻的关系”,所测的数据如表二所示:
①依据表格和电路图分析,将电阻R 由5Ω换成10Ω,闭合开关进行实验时,应向 (选填“A”或“B”)端移动滑片P,使电压表的示数保持 V 不变;
② 根据表二数据可得:在 一定时,导体中的电流与导体的电阻成 比。
在“探究一定电压下,电流与电阻的关系”的实验中,老师提供的实验器材有:电源(电压恒为4.5Ⅴ),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两只滑动变阻器(规格分别为“20Ω 2A”、“50Ω 1A”),导线若干.

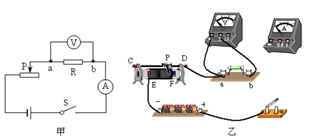

1. 请根据图甲的电路图用笔画线将图乙实物图连接完整(注意电流表的量程选择).
(________)
2. 小李实验时,在a、b间先接入5Ω的电阻,闭合开关,移动滑片P,使电压表的示数为1.5Ⅴ,并记下相应的电流值;再改接10Ω的电阻,此时滑片P应向______(选填“E”或“F”)端移动,小李移动变阻器滑片P的目的是:________
3. 小李为完成用四个定值电阻进行实验,他应选择的滑动变阻器规格是 ________ .他这样选择的理由是:________
小明和小丽在研究导体中电流与导体两端电压的关系时,除了电源(3V)、开关、导线、电流表、电压表、滑动变阻器外,还有可供选择的(A)定值电阻;(B)小灯泡。
(1)为了完成研究还应选择的器材(填序号)____;理由是:_____________________。

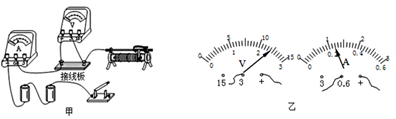

(2)用笔划线完成如图.甲中的实物电路连接______(你所选的器材在图中用接线板代替),并使滑动变阻器接入电路的阻值最大。
(3)小明通过实验得出了下表(一)中的数据,请读出如图乙中两表的示数,记在表中最后一列的空格处___。
表(一)
(4)小丽通过实验得出了下表(二)中的数据,并且通过分析实验数据得出了:“在电阻一定时,导体中的电流随电压的增大而减少”的结论。小明观察并检查了小丽所连接的电路后,告诉小丽…. 你认为原因可能是_______________________________。
表(二)
在探究“电流与电压的关系”的实验中,开关闭合前,滑动变阻器的滑片应调到的_____位置,分别采用5Ω、10Ω、15Ω的电阻进行实验,目的是_________________。图是根据实验数据绘制的图像,由图像可知:电阻一定时,导体中的电流与加在这段导体两端的电压成_______关系;由图像还能得出电流与_________之间的关系。
