难度：
使用次数：108
入库时间：2020-11-26探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．
-
难度：
使用次数：191
入库时间：2020-11-26
小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成下图所示I-U关系图像．由图可得甲的电阻为________ Ω；若这两个电阻串联后接在电压为9V的电源上，电路中的电流为________ A；这两个电阻并联后接在9V电源上，干路中的电流为________ A．
-
难度：
使用次数：194
入库时间：2020-11-26

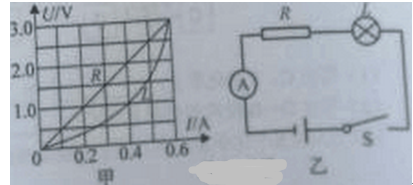

如图甲所示是电阻R和灯泡L的U-I图像，由图可知电阻R的阻值是 Ω；若将电阻R和小灯泡L串联在电路中（如图乙)，电流表示数为0.4A，则电源的电压是 V．
-
难度：
使用次数：175
入库时间：2020-11-26
下表是小华同学在探究“通过某段导体的电流跟导体两端电压之间的关系”时记录的实验数据．请你对表格中数据进行分析，归纳出：通过导体的电流跟导体两端电压的关系式为________ ．
-
难度：
使用次数：186
入库时间：2020-11-26
在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1________R2 。 （选填“大于”、“等于”或“小于”）
