难度：
使用次数：188
入库时间：2020-11-25浴霸是安装在浴室内供取暖和照明的家用电器，某品牌浴霸的铭牌和简化电路如图所示，L为照明灯，L1和L2是两个功率均为275 W的红外线取暖灯.
额定电压
额定频率
额定功率
照明
取暖
220V
50Hz
40W
550W
（1）浴霸工作时，为了使取暖功率达到最大值，应闭合的开关是________。
（2）照明灯工作时，它的电阻是多大_______？
（3）三灯同时正常工作半小时，消耗多少电能？____
-
难度：
使用次数：107
入库时间：2020-11-25

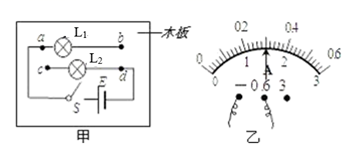

图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；
(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
