难度：
使用次数：159

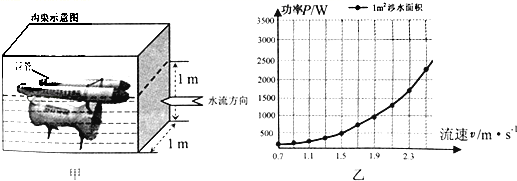

入库时间：2020-11-25小杜家有一台浮管式水力发电机，它可以利用流水资源实现24小时全天候发电．图甲是发电机在流水中的工作示意图，在水深1m、水面宽1m、横截面为矩形的沟渠中发电机的输出功率和水流速度的关系如图乙所示．求：
(1)当水流速度为1.5m/s时，24h可以发电多少千瓦时？__________
(2)发电机对家里“220V 800W”的电饭锅供电，实测家中电压约为额定电压的0.9倍，电饭锅煮饭时的实际功率约为多少瓦？___________
(3)水力发电利用了大量流水资源，当水流速度为1.5m/s时，1h通过沟渠横截面的水是多少吨？___________
-
难度：
使用次数：165
入库时间：2020-11-25

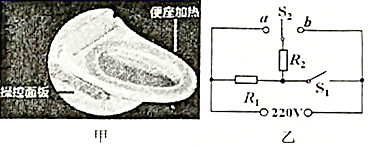

小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中低三档并可手动调节，其额定电压为220V，低温档，中温档的额定功率分别为22W和44W．利用所学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b．当它接入家庭电路中正常工作时：
（1）低温档加热的电流多大？
（2）中温档加热5h，消耗多少度电？
（3）高温档加热的额定功率是多少瓦？
-
难度：
使用次数：151
入库时间：2020-11-25

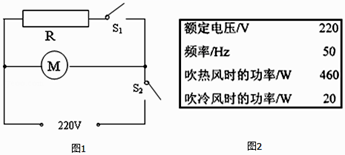

如图是某简易电吹风工作原理的电路图（R为电热丝，M为电动机），设电源电压不变，如图是该电吹风的铭牌。求：
（1）电吹风正常工作且吹热风时，电热丝的功率是多大？
（2）电吹风正常工作且吹热风时，流过电热丝的电流是多大？
（3）电吹风正常工作且吹热风时，电热丝R 的阻值是多大（电热丝的阻值随温度变化不计）？
-
难度：
使用次数：106
入库时间：2020-11-25

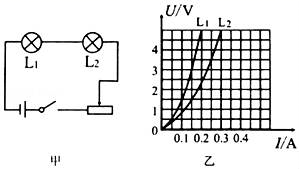

如图甲所示，电源电压恒为6V，灯泡L1的额定电压为3V，L2的额定电压为2V，通过两个灯泡的电流与其两端电压的关系如图乙所示．闭合开关后，当滑动变阻器的滑片滑至中点时，两灯泡均发光，且其中一灯泡正常发光．求
（1）当电路中的电流为0.1A时，灯泡L1消耗的电功率
（2）当灯泡L2两端电压为1.5V时，在600s内电流通过L2产生的热量
（3）滑动变阻器最大阻值．
-
难度：
使用次数：186
入库时间：2020-11-25
如图所示，电源电压U=3V，已知L1的电阻分别为R1=10Ω，电流表A的数为0.2A，求:
（1）L1两端的电压U1
（2）电压表的示数
（3）L2的电阻R2
