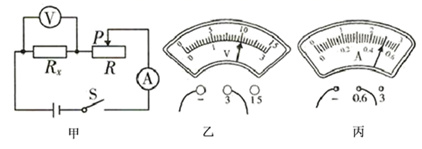

小雨按图甲所示的电路图连接实验电路,测量电阻R的阻值.闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图乙、丙所示,则电压表的示数为_____V,电流表的示数为_____A,待测电阻R的阻值为______Ω.
如图所示的电路中,电源电压为6V,开关S断开时,电流表的示数为0.3A,开关S闭合时电流的示数为0.5A,则R2的阻值为_____Ω,R1消耗的功率是_____W,2秒种内整个电路消耗的电能是_____J.
如图,电源电压9V不变,滑动变阻器R1的最大阻值是30Ω,当S断开,把滑片p滑至b端时,电流表读数是0.2A;当S闭合,把滑片P滑至a端时,灯L恰能正常发光,电流表读数是1.1A,求R2和灯泡L的阻值.
如图所示,开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V, 则L1的电阻是多少?
图甲是智能怀旧灯,与灯串联的调光旋钮实质是滑动变阻器,图乙是其简化电路原理图.灯L标有“12 V 3 W”字样,当滑动变阻器的滑片P在最左端a点时,灯L正常发光.电源电压不变,不考虑温度对灯丝电阻的影响,问:
(1)电源电压U是多少?
(2)当滑动变阻器接入电路中的电阻是12 Ω时,灯L消耗的实际功率是多少?
(3)当滑片P位于中点b和最右端c点时,灯L两端电压之比为3∶2,则滑动变阻器的最大阻值是多少?
