难度：
使用次数：187

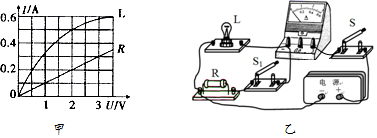

入库时间：2020-11-25图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了_____A，此时电路消耗的总功率为_____W．
-
难度：
使用次数：116
入库时间：2020-11-25
如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为_______A；同时闭合开关S、S1，电流表示数为0.5A，则通电1分钟电阻R2产生的热量为________J．
-
难度：
使用次数：153
入库时间：2020-11-25
一个标有“220V 1200W”的电热水壶．要在1个标准大气压下将2kg温度为20℃的水烧开，水需要吸收的热量是______J，若不计热损失，电热水壶正常工作时烧开这壶水需要的时间是____s． （水的比热容为4.2×103J/（kg•℃）
-
难度：
使用次数：130
入库时间：2020-11-25
在“探究影响电流做功的因素”的实验中：有以下器材两个规格不同的灯泡，电流表，电压表，开关，滑动变阻器，电源及导线若干实验过程如表：
步骤
电路图
观察的现象
实验结论
1
灯泡的亮度和 电压表示数
电压越大，电流做功越多
2
在电压和时间相等时，电流越 大，电流做功越多
问题：
（1）在步骤 1 中的实验结论有不妥之处，请改正：__；
（2）在步骤 2 中的空白处补填适当的内容；
（______）
（3）在实验中根据__来反映电流做功的多少．
-
难度：
使用次数：100
入库时间：2020-11-25
在测量小灯泡电功率的实验中，小刚连接了如图所示的电路，闭合开关前，他发现电路连接有误，他又在图示电路中只增加了一根导线，电路就正常工作了．问：
（1）如果闭合图示电路中的开关，电压表的读数约为__，电流表的读数约为__，小灯泡发光情况如何，__．
（2）在图中画出小刚连接的那条导线．
（_______）
