难度：
使用次数：200
入库时间：2020-11-25下图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是
A．测小灯泡正常发光的电阻 B．测小灯泡的实际电功率
C．测小灯泡消耗的电能 D．测小灯泡正常工作时的温度
-
难度：
使用次数：171
入库时间：2020-11-25
如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（ ）
A．4：1 B．1：4 C．5：1 D．1：5
-
难度：
使用次数：154
入库时间：2020-11-25
为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380V，额定功率是15kW．连接该电热水器时，有四种绝缘铜芯导线供选择,其规格如下表所示．从既安全又经济的方面考虑，选用导线的横截面积是
导线规格
导线横截面积S/mm2
2.5
4
6
10
安全载流量I/A
28
37
47
68
A．4mm2
B．6mm2
C．2.5mm2
D．10mm2
-
难度：
使用次数：111
入库时间：2020-11-25
如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（ ）
A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
-
难度：
使用次数：112
入库时间：2020-11-25

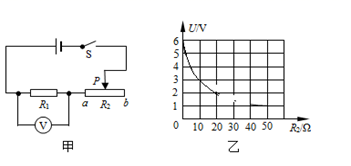

如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（ ）
A．电源电压是6V
B．R2的最大阻值是20Ω
C．R1的电阻是10Ω
D．当滑片P移动中点时，10s内电流通过R1产生的热量是18J
