难度：
使用次数：142
入库时间：2020-11-25在探究“电阻不变时，导体的电流跟电压的关系”实验中：已知定值电阻R＝5 Ω。

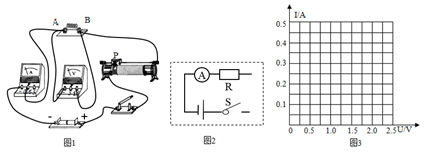

(1)小明连接好如图1所示的实验电路，在闭合开关前，他又仔细检查了电路，发现还有两个仪器需要调节：
①__________________；
②___________________；
(2)请根据图1的实物电路，将图2的实验电路图补充完整；
（______）
(3)下表是实验小组的测量记录，分析可知第________次实验记录的电流数据是错误的；
实验次数
电压U/V
电流I/A
1
0.5
0.1
2
1.0
0.2
3
1.5
1.5
4
2.0
0.4
5
2.5
0.5
(4)剔除错误数据后，请在图3中画出电阻不变时，电流随电压变化的图像。
（______）
-
难度：
使用次数：149
入库时间：2020-11-25
某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、_______和_______。讨论得到了可以通过改变电池的节数从而改变_______。
(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱；
（____________）
(2)小组共同设计记录电流I与电压U的表格；
导体
序号
电压U(V)
电流I(A)
A
1
0
0
2
1.1
0.12
3
2.4
0.24
4
3.5
0.34
(3)请按电路图将图乙的器材连接好；
（____________）
(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线；
（____________）
(5)由图线A可以得到： ____________。
-
难度：
使用次数：137
入库时间：2020-11-25
在“探究通过定值电阻的电流与电压的关系”实验中：
(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；
（_______）
(2)在虚线框中画出实验电路图．
（______）
-
难度：
使用次数：143
入库时间：2020-11-25
如图所示电路，R1＝30 Ω，R2＝60 Ω，电源电压为18 V。求：
(1)并联后的总电阻是多少？
(2)电流表的示数是多少？
-
难度：
使用次数：116
入库时间：2020-11-25
如图所示，R1＝6 Ω，R2＝18 Ω，通过R1的电流是1 A，求电路的等效电阻、电源电压和干路的电流。
