难度：
使用次数：198
入库时间：2020-11-25在“用电压表和电流表测电阻的实验”中：

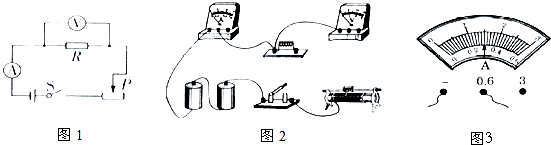

（1）根据如图所示的电路图，用笔画线代替导线将如图的实物图连接起来．
（______）
（2）待测电阻的表达式R=________．
（3）开关S闭合前，滑动变阻器的滑片P应调至最________端（选填“左”或“右”）．
（4）闭合开关S，滑动变阻器的滑片P移到某处时，电压表的示数为3V，电流表的示数如图所示，读数为________ A，被测电阻R的阻值为________Ω．
-
难度：
使用次数：129
入库时间：2020-11-25
如图甲是阳阳同学设计的根据欧姆定律测电阻的实验电路．
（1）检查无误后，闭合开关．他将滑片P向左滑动时，电压表示数将_____（选填“增大”、“减小”或“不变”）；当P滑到某一位置时，两表读数如图乙所示，由此可知电阻R＝_____Ω．你认为这个结果可靠吗？_____，理由是_____．
（2）做完测电阻实验后，阳阳发现桌上还有一个标有额定电流I额的小灯泡和两个开关，一个已知阻值为R0的定值电阻，他想：能否在不用电流表的情况下测定小灯泡的额定功率呢？通过与同学讨论，他设计出了如图丙所示的电路图，并完成了小灯泡额定功率的测量．具体操作是：
①闭合开关_____，断开开关_____，移动滑动变阻器的滑片，使电压表的示数为_____；
②保持滑动变阻器的滑片位置不动，断开开关_____，闭合开关_____，读出此时电压表示数为U；
③小灯泡的额定功率P额＝_____（用已知量和所测物理量符号表示结果）．
-
难度：
使用次数：199
入库时间：2020-11-25
小明和小丽想探究导体中的电流跟电阻的关系，他们所选的电源电压为 6V 且保持不变，实验用到的电阻阻值分别为 5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，滑动变阻器规格为“60Ω 1A”．
（1）连接电路后，闭合开关，发现电流表、电压表指针均超过量程．操作中存在的问题是________
（2）实验中多次改变 R 的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图甲所示的电流 I 随电阻 R 变化的图象．①由图象可以得出结论：电压一定时，________
②上述实验中，小明用 5Ω 的电阻做完实验后，接下来的操作是________，将滑动变阻器调到最大阻值，然后将 10Ω 的电阻接入电路，闭合开关，移动滑片，使电压表示数为________V 时，读出电流表的示数．
（3）本实验要保持电阻两端电压相同，他们在学习了欧姆定律之后，才知道本实验中电压表控制不变的电压值应该在________V 至________V 范围之内选择．
（4）他们又用本次器材探究了电流与电压的关系，做出图象如图乙，图中阴影部分面积表示的物理量是________
-
难度：
使用次数：199
入库时间：2020-11-25
小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I-
图象,如图乙所示.分析图象可知,当导体的电阻为___Ω时,通过它的电流为0.2 A;当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____;实验过程中,小明控制导体两端的电压为____V.
-
难度：
使用次数：161
入库时间：2020-11-25
如图所示，电源电压恒为6V，R1的阻值为8Ω，R2两端的电压为4V，则通过b点的电流为________ A，R2的阻值为________Ω．
