入库时间：2020-11-25某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是
A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
D．电压一定时，电阻随着电流的增大而减小
-
难度：
使用次数：186
入库时间：2020-11-25
如图所示的电路中，电源电压保持不变，R1＝20 Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示数为0.3 A．则电源电压和滑动变阻器的最大阻值分别为( )
A．6 V 20 Ω B．12 V 20 Ω C．6 V 30 Ω D．12 V 30 Ω
-
难度：
使用次数：158
入库时间：2020-11-25
小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为___V，电流表的示数为___A，电阻R的阻值为___Ω．
-
难度：
使用次数：116
入库时间：2020-11-25
在研究伏安法测电阻的实验中：
（1）连接电路时开关应处于________ 位置，闭合开关前，滑动变阻器应处于B端 ， 目的是：________ ．
（2）小明同学按如图电路原理图连接了实物电路图，其中有两个元件连接错误．它们分别是________ 和________ （只须填写连错的元件）．
（3）重新连接电路后，用开关S进行试触，如果电流表指针向左偏转，说明电流表的________ ；如果电流表指针向右偏转超过刻度盘，说明电流表的________
（4）正确连接电路后，测出电流表的示数为0.3A，电压表示数为2.8V时．则电阻
R1=________ Ω；若改变滑动变阻器滑片P，使电流表和电压表的示数都减小，则电阻R1示数将________ ．
-
难度：
使用次数：162
入库时间：2020-11-25
某小组在“测量小灯泡正常发光时电阻”的实验中，选取了下列器材：小灯泡正常发光的电压为3.8V，电阻大约为10Ω，电源电压为6V且保持不变，电压表（0﹣3V，0﹣15V）．

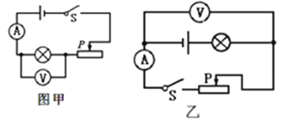

（1）小明设计了如图甲所示的电路图，（其它器材如图所示），电压表应选________量程；
（2）同组的小雪认为小明的实验方案虽然测出了该灯泡的正常发光的电阻，但也存在一定的不足，请你指出小明方案的不足之处________ ；
（3）小明和小雪交流研讨后，仍利用这些器材设计了改进的实验电路如图乙所示，小雪利用这个电路测出了如下表的三组实验数据，请你帮助小雪根据表中的数据计算小灯泡正常发光的电阻是________ Ω；
实验次数
电压表示数
电流表示数
1
3V
0.30A
2
2.6V
0.34A
3
2.2V
0.38A
