河水含沙量(每立方米河水中所含泥沙的质量)是监测水质 和水土流失的重要指标。学校物理课外活动小组进行了河水含沙量的研究,并记录以下的实验数据。
次数 | 1 | 2 | 3 |
河水含沙量(kg/m3) | 160 | 80 | 20 |
河水的密度(×103kg/m3) | 1.08 | 1.04 | 1.01 |
分析表中的数据,当河水中含沙量为0时,河水的密度_____kg/m3;当河水的密度为1.10×103kg/m3,其含沙量为_____kg/m3,泥沙的密度为_____kg/m3。
某同学在探究“摩擦力的大小与哪些因素有关”的实验中,设计了如下两种测量摩擦力大小的方案.
方案A:木板水平固定,通过弹簧测力计水平拉动木块,如图所示(a);
方案B:木块固定,通过细线水平拉动木板,如图所示(b).
(1)上述两种方案中,你认为更合理的方案是_____,原因是_____.
(2)该实验中应测量的物理量是_____、_____.
(3)除了实验必需的弹簧测计力、木板、木块、细线外,该同学还准备了质量为200g的砝码若干个.下表是通过改变木块对木板的正压力,该同学记录的数据.
实验次数 | 1 | 2 | 3 | 4 | 5 |
砝码个数 | 0 | 1 | 2 | 3 | 4 |
测力计读数(N) | 0.50 | 1.00 | 1.50 | 1.98 | 2.50 |
木块重(N) | 2.00 |
请根据上述数据在上图示的坐标纸上画出木块所受摩擦力与压力的关系图象.
(_____)
(4)两接触面间的摩擦因数为摩擦力与相应压力的比值,由图象可知该木块与木板间的摩擦因数为_____.
在研究“弹力与弹簧伸长的关系”时,某同学记录了如下的数据:
拉力F/(N) | 10 | 20 | 30 | 40 | 50 |
弹簧长度l(m) | 0.20 | 0.30 | 0.40 | 0.50 | 0.60 |
(1)请根据上表数据写出F与l的关系表达式。_____。
(2)倔强系数指弹簧形变时产生的弹力与形变量的比值,即倔强系数k=.由表中的数据可知,该弹簧的倔强系数k=_____N/m。
如图甲,是额定电压为5V的小灯泡通过它的电流与加在它两端电压变化关系曲线。(导线电阻不计)
(1)若把三盏这样的小灯泡用串联到电压为18V的电源中,小灯泡刚好都能正常发光,请指出小灯泡正常发光的原因,并求出小灯泡的额定功率。
(2)如图乙,将两盏这样的小灯泡并联后再与13.75Ω的定值电阻串联到该电源上,请写出加在每盏小灯泡两端的电压U和通过灯泡的电流I的关系式,求出通过各小灯泡的电流及此时各灯泡的电功率。

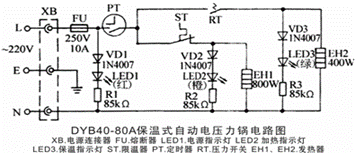

电压力锅以其自动控压、自动控温,高效省电、安全、节能等优点备受人们的亲睐。某电压力锅使用方法是:接通电源,调节定时器至某一烹饪方式,定时开关闭合自动计时,锅内的食物开始加热,当锅内的温度达到80℃时温控开关自动断开,但压力开关仍闭合对食物继续加热,锅内的温度升高、气压增大至标准气压的1.7倍时,压力开关断开,锅内气压和温度会下降;当低于80℃时,温控开关又自动闭合,当再次高于80℃,温控开关又断开,如此反复,从而达到保温效果。以下是它工作原理电路图。
(1)指出该电压力锅在保温过程中,红、橙、绿各指示灯的亮暗情况。
(2)求该电压力锅各发热器的阻值。
(3)某次使用该压力锅时把定时器调至“煮粥”档时,红、橙、绿灯全部发光,15min后只剩下红、绿灯发光,再过8min,只剩下红灯发光,又过10min后橙灯再次亮起。则在此过程电压力锅消耗的电能为多少?(指示灯电路消耗电能忽略不计)
