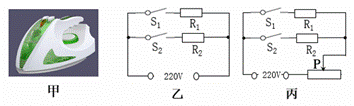

入库时间：2020-11-19图甲是某家用电熨斗．电路原理如图乙，R1、R2为发热体，R1的阻值为110Ω，通过S1、S2实现温度控制．电源电压为电熨斗的额定电压220V，电熨斗消耗的最大功率为660W．
（1）只闭合S1，求通过R1的电流；
（2）只闭合S2，求R2在60s内产生的热量；
（3）为适应更多衣料，小明对电路做了改造（如图丙）．当电熨斗控制开关S1、S2处于原低温工作状态不变时，移动滑片P，相应发热体的功率可在原功率的25%~100%之间变化．求滑动变阻器最大阻值至少为多少？
-
难度：
使用次数：142
入库时间：2020-11-19
熔化热是指单位质量的晶体在熔化时变成同温度的液体物质所需吸收的热量，常见的冰的熔化热是3.36×105 J/kg.如图，用“220 V 1 210 W”的电饭锅给1 kg、0 ℃的冰加热，直至沸腾用了15 min[加热效率为84%，环境为标准大气压下，冰、水只吸收电饭锅所给热量，且电饭锅的电阻不随温度变化，已知：c水＝4.2×103 J/(kg·℃)]．
(1)求冰熔化成水，直至沸腾所需的热量；
(2)求电饭锅的实际电功率；
(3)求电饭锅的实际电压.
-
难度：
使用次数：198
入库时间：2020-11-19
电饭锅是家中常用的用电器，下表是小字家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20A）；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
