入库时间：2020-11-18用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中．要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯．
（_____）
-
难度：
使用次数：193
入库时间：2020-11-18
小明按如下步骤完成探究“影响滑动摩擦力大小的因素”的实验：
a．如图1中甲图所示，将木块A平放在长木板B上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数．
b．如图1中乙图所示，将毛巾固定在长木板B上，木块A平放在毛巾上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数．
c．如图1中丙图所示，将木块A平放在长木板B上，并在木块A上放一钩码，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数．
（1）该实验主要采用的探究方法是_____．
（2）由图1中_____两图可知：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大．
（3）由图1中甲乙两图可知：当接触面受到的压力一定时，接触面越粗糙滑动摩擦力越_____（选填“大”或“小”）．
（4）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动．于是小丽设计了如图1中丁图所示的实验装置，该装置的优点是_____长木板做匀速直线运动（选填“需要”或“不需要”）．实验中小丽发现：当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动，则长木板B受到地面的摩擦力大小为_____N．
（5）实验拓展：如图2所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图3图4所示．则物体C在第4秒时受到的摩擦力大小为_____N．
-
难度：
使用次数：124
入库时间：2020-11-18

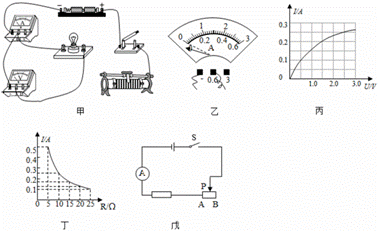

实验老师为“测量小灯泡额定功率”准备了如下器材：电源（电压恒为6V）开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 1A”）、导线若干．
（1）请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）．
（________）
（2）闭合开关前电流表的指针如图乙所示，其原因是_____．
（3）故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为_____W．从图象中还发现：当电压表的示数增大时，电压表与电流表的示数之比_____（选填“变大”、“变小或“不变”）．
（4）小陈同学为了验证电流跟电阻的关系，他又借到了一个滑动变阻器（50Ω 0.5A）和五个定值电阻（5Ω、10Ω、15Ω、20Ωg、25Ω），其余器材不变．用定值电阻更换甲图中的灯泡，小陈同学得到如图丁所示的电流随定值电阻变化的图象，则实验中他所用的滑动变阻器是_____（选填字母：A．20Ω 1A B．50Ω 0.5A），若某次实验中滑动变阻器连入的阻值为14Ω，则所用定值电阻的阻值为_____Ω．
（5）下课前老师布置了一道课后作业．要求：在只有下列实验器材的前提下测出未知定值电阻Rx的阻值．实验器材：电阻Rx、电源（电压恒定但未知）、滑动变阻器（已知最大阻值为R0）、电流表、开关、导线若干．
小张同学设计了如图戊所示的电路图，用以下步骤测Rx的阻值．
①闭合开关S，移动滑片P至B端，记下电流表示数I1；
②移动滑片P至A端，记下电流表示数I2（I1未超过电流表的量程）；
③请帮他写出Rx的表达式：Rx＝_____（用字母R0、I1、I2表示）．
-
难度：
使用次数：148
入库时间：2020-11-18
如图所示，工人准备用一根最多能承受400N力的绳子（若超过绳子将断裂）绕成的滑轮组先后打捞水中材料相同、体积不同的实心物体A和B．完全露出水面的物体A被此装置匀速提起时绳子达到最大拉力．已知动滑轮的质量为20kg（绳的质量、绳与滑轮的摩擦、滑轮与轴的摩擦以及水的阻力均不计，连接动滑轮与物体间的钢绳不会断裂，（g＝10N/kg）．求：
（1）物体A完全露出水面后以0.5m/s的速度匀速上升时，物体A的重力和工人拉力的功率分别是多少．
（2）在物体A浸没在水中匀速上升的过程中，滑轮组的机械效率为75%，物体A的密度是多少．
（3）若用该滑轮组打捞体积为50dm3的物体B时，物体B最多露出多少体积时绳子将断裂．
-
难度：
使用次数：154
入库时间：2020-11-18
如图所示，电源电压保持不变，R2为定值电阻，小灯泡L上标有“6V 3W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器R1的最大阻值为20Ω．只闭合S1，将滑动变阻器的滑片P移动到A端时，L正常发光；闭合所有开关时整个电路1min消耗的电能为540J．已知电流表的量程为0～0.6A，电压表的量程为0～3V．求：
（1）电源电压．
（2）R2的阻值．
（3）在保证电路安全的前提下，只闭合S1时移动滑片P使电路消耗的功率最小，若此时电路的最小功率为P1；只闭合S2时移动滑片P使电路消耗的功率最大，若此时电路的最大功率为P2．则P1和P2的比是多少．
