根据平面镜成像特点,在右图中画出物体AB在平面镜中所成的像.
(_______)
(1)如图甲所示,用竖直悬挂的乒乓球接触发声的音叉时,乒乓球会被弹起,这个现象说明声音是由于物体的______而产生的,乒乓球被弹起得越高,说明音叉发出声音的______越大。
(2)如图乙所示,敲击右边的音叉,左边完全相同的音叉会把乒乓球弹起,这个现象说明______可以传声。
(3)若在月球上做这两个实验,甲实验乒乓球______弹起(选填“会”或“不会”),乙实验乒乓球______弹起(选填“会”或“不会”)。
(4)以下研究方法与研究通过乒乓球被弹起的高度反映出振幅的大小的方法相同的是______。
①通过蜡烛火焰的情况来判断声音是否可以传递能量
②研究水蒸发快慢与水的温度关系时,控制其他影响因素都保持不变
③通过温度计内液体热胀冷缩程度来判断温度高低
④研究声音传播条件时,通过空气越稀薄声音越小,来推理声音不能在真空中传播
A.①④ B.①③ C.②④ D.③④

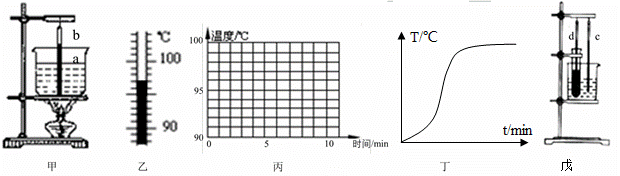

如图是同学们进行“观察水的沸腾”的实验
(1)图甲中有一明显的操作错误是______。
(2)改正错误后,小明正确操作,并记录数据如下,其中第3min时温度计的示数如图乙,此时的温度为______℃。
时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
温度/℃ | 91 | 93 | 95 | 99 | 99 | 99 | 99 |
(3)根据表中的数据在图丙中画出该实验中温度—时间的关系图像_____。
(4)小华完成了实验,根据实验数据,并作出的水温随时间变化的图象却如图丁,他发现温度计示数上升速度先慢后快再慢,产生这种现象的原因可能是______(填字母)。
A.整个过程酒精灯火焰忽大忽小,放热不均匀
B.开始加热时有纸盖减少了热量的损失
C.开始要加热石棉网和烧杯,后来水温较高时散热变快
(5)实验结束时,小芳发现温度计的玻璃壁上有小水珠,这是______现象;图甲a、b两个位置中,______位置的小水珠较多。
(6)小红同学使用图戊的装置进行实验,在烧杯内装有初温为90℃,在试管内也装有少量同样温度的水,并把小试管放入烧杯中,c、d两支温度计相同,在实验中,试管中的水______(能/不能)沸腾。下图是c温度计的示数与时间关系图,则d温度计的示数与时间关系图像是图中的______。
A. B.
C.
D.

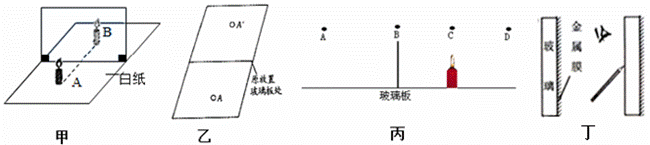

如图为小红同学“探究平面镜成像”的实验
(1)实验中使用玻璃板代替平面镜的目的是______;
(2)如图甲,在竖立的玻璃板前点燃蜡烛A,拿______(选填“点燃”或“未点燃”)的和A完全相同蜡烛B竖直在玻璃板后面移动,人眼在玻璃板的前侧观察,可以发现蜡烛B与蜡烛A的像完全重合,这既确定了像的位置又可以得出像与物的大小关系,这种方法是______(选填“控制变量法”或“等效替代法”),实验中点燃蜡烛A的好处是______;
(3)如图乙,小红根据实验记录,用刻度尺分别测出A和A'到玻璃板之间的距离,发现两个距离相等,得到实验结论之一:“像与物到镜面距离相等”。请问这样有什么不妥?______,你认为接下来应该怎么做______;
(4)如图丙,验证像的虚实时,还需的器材是______,放好该器材后,眼睛的观察位置可以在图中______(A/B/C/D)处;(C处为点燃着的蜡烛)
(5)图甲中,小红为了让旁边的同学也能够看清蜡烛的像,将玻璃板向右平移,则蜡烛像的位置______(选填“向右移动”向左移动”或“不变”);
(6)小明了解到平面镜是在平板玻璃的背面均匀地镀上了一层金属膜制成的(如图丁)。他有一个疑问:物体是通过镜子的前面成像还是背面成像?于是他将一支铅笔的笔尖贴在镜子上,如图所示,眼睛从侧面观察,若发现______,则说明物体是通过镜子背面成像。
