如图所示,小宇在“探究影响导体电阻大小因素”的实验中,将所选的合金丝依次接在a、b两点间,闭合开关后,测出对应的电流值。实验中所用合金丝的相关数据及所测电流值如下表:
合金丝代号 | 1 | 2 | 3 | 4 | 5 | 6 |
长度l/m | 0.5 | 0.5 | 0.5 | 1.0 | 0.5 | 1.2 |
横截面积S/mm2 | 0.8 | 1.2 | 2.5 | 1.2 | 1.2 | 1.2 |
材料 | 锰铜 | 锰铜 | 锰铜 | 锰铜 | 镍铬 | 碳钢 |
电流值I/A | 0.4 | 0.6 | 1.4 | 0.3 | 0.4 | 0.5 |
(1)该实验可以根据电流表示数的变化,间接得到各合金丝电阻大小关系, 这种研究问题的方法叫做__________。(选填 “控制变量法”或“转换法”)
(2)探究导体电阻大小与材料是否有关,是选用代号为___________的两根合金丝进行实验;
(3)探究导体电阻跟______________是否有关,选用代号为2、4的两根合金 丝进行实验;
(4)选用代号为1、2、3的三根合金丝进行实验,可得到的结论 是:___________。
(5)在研究“电阻随温度变化”的实验中,选择代号为6的合金丝连入图所示的电路中进行实验,用酒精灯加热后,发现电流表示数变小了,说明温度升高,合金丝的电阻________。(选填“变大”、“变小”或“不变”)
小红同学在探究并联电路的电流关系时,连接的实验电路如图所示。
(1)在开关S闭合后,小红观察到两个小灯泡的实验现象是___________。
(2)请你改动图中一根导线的连接位置,闭合开关S后,使两灯都发光,且电流表都有正常示数。(在需要改动的导线上画“×”,并画出改动后的连线)
(_____)
(3)电路改动后再闭合开关S,小红同学根据电流表A1和A2的示数可以得到的实验结论是_____。

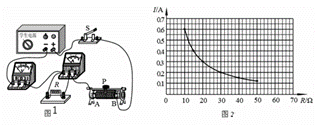

在探究“通过导体的电流跟电阻的关系”实验中,已经备有的实验器材有:学生电源、已调零的电流表和电压表、滑动变阻器、定值电阻若干、开关和导线若干。小刚利用上述部分器材连接成了如图1所示的电路。闭合开关S前,同组的小兰指出电路连接有错误。
(1)请你画出正确的实验电路图。
(_______)
(2)小兰只改接了电路中的一根导线,电路便连接正确了,请你在图中画出她的改法。(在错接的导线上画×,然后画出正确的接线)
(_______)
(3)小兰将电路连接的错误改正后开始实验,在闭合开关S前,应使滑动变阻器的滑片P置于_________端。(选填“A”或“B”)
(4)以下是他们的部分实验步骤,请你帮他们补充完整:
①闭合开关S,并移动滑动变阻器的滑片P,使电压表的示数为U,读取电流表示数I,将R和I的数据记录在表格中。
②断开开关S,_________,闭合开关S,_________,将R和I的数据记录在表格中。
③多次仿照步骤②操做,将相应的电阻R和I的数据记录在表格中。
(5)小兰和小刚根据实验数据绘制出通过导体的电流随导体电阻变化规律的 图像,如图2所示。请你根据图像判断,当导体电阻为4Ω时,通过该导体的电流为________A。
(6)画出实验数据记录表_____。
为了比较甲、乙两种不同液体的比热容,小周用相同的热源,同时给质量相同的甲、乙两种液体加热,得到了一段时间内两种液体温度的实验数据,并绘制出液体温度T随加热时间t变化的图像,如图所示.根据以上信息,回答下列问题:
(1)实验中采用相同的热源,目的是用加热时间的长短反映______的多少.
(2)甲、乙两种液体,比热容较大的是______液体.
在一次连接电路的练习中,老师要求L1和L2连接成并联的关系,开关S1只控制L1,开关S2只控制L2,小华把元件连成如图所示电路之后,请你帮助小华按照老师要求完成电路连接。
(_____)
