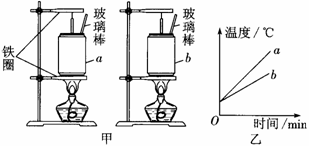

如图甲所示是“探究不同物质吸热升温的现象”实验装置,两个相同的易拉罐中分别装有质量和初温都相同的a、b两种液体,用相同的装置加热,根据记录的实验数据绘制的温度与时间的关系图像如图乙所示,下列说法中正确的是( )
A.组装器材时,先固定上面铁圈的高度
B.升高相同的温度,a液体吸收的热量多
C.a液体的比热容小于b液体的比热容
D.必须控制酒精灯中酒精的质量相等
如图所示,滑轮组将重50N的物体A以0.2m/s的速度沿水平地面匀速向前拉动了lm,拉力F大小为10N,滑轮组的机械效率为,下列说法中正确的是( )
A.拉力F做功的功率为2W
B.2s内绳子自由端移动的距离为0.4m
C.滑轮组做的有用功为50J
D.物体A受到水平地面的摩擦力为16N
如图,小明用一轻质杠杆自制简易密度秤的过程中,在A端的空桶内分别注入密度已知的不同液体,改变物体M悬挂点B的位置,当杠杆在水平位置平衡时,在M悬挂点处标出相应液体的密度值.下列关于密度秤制作的说法中,错误的是
A.每次倒入空桶的液体体积相同
B.秤的刻度值向右越来越大
C.增大M的质量,秤的量程会增大
D.悬点O适当右移,秤的量程会增大
如图甲所示,是建设罗泊湾大桥时使用的起吊装置(图中未画出)的钢缆绳拉着实心圆柱体A在距江面某一高度处沿竖直方向匀速下降的情景.A在下降到江底之前,始终保持0.1m/s的速度不变.如图乙所示是A下降到江底之前钢缆绳对A的拉力F随时间t变化的图像(江水的密度为ρ=1.0×103kg/m3 , g取10N/kg).则
A.A从开始下降直到江面的过程中,钢缆绳对A做的功为5×104J
B.A下降过程中重力的功率为5×103W
C.A的密度为1.6×103kg/m3
D.当A下降到水平的江底,卸下钢缆绳后,A对江底的压强为5×103 Pa
如图为吸盘式挂杆,将吸盘压在瓷砖上排尽其中的空气,挂杆就能被固定在瓷砖上,挂有平底锅的挂钩沿光滑水平横杆从P点开始向吸盘B移动,若吸盘与横杆的重力、吸盘大小均忽略不计,设挂钩与吸盘A的距离为L,则吸盘B受到的摩擦力F的大小与L的关系图象为
( )
A. B.
C.
D.
