有两个电路元件A、B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示。闭合开关S,这时电流表的示数为0.4A,则A、B两元件的电阻之比为( )
A.4∶5 B.5∶4 C.2∶3 D.1∶3
一只电阻两端的电压由3 V增大到4 V时,通过该电阻的电流增加了0.25 A,则该电阻消耗的电功率增加了( )
A.0.25 W B.1.75 W C.0.75 W D.1 W
如图所示电路中,电源电压保持不变,闭合开关 S 后,下列说法正确的是
A.电压表的示数变大
B.电流表的示数变大
C.电路中的总电阻变大
D.电路消耗的总功率变小
将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙,分别串联和并联后,接在电压为2.5V的电源两端,不考虑温度对电阻的影响,下列说法中正确的是( )
A.串联时,两灯都能正常发光
B.串联时,甲灯比乙灯更亮
C.并联时,通过两灯的电流相等
D.并联时,甲灯的实际功率比乙灯的实际功率大

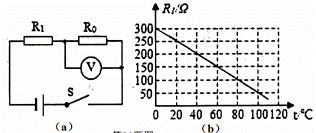

如图a是一个用电压表的示数反映温度变化的电路原理图,其中电源电压U=4.5V且保持不变,电压表量程为0~3V,R0是300Ω的定值电阻,R1是热敏电阻,其电阻随环境温度变化的关系如图b所示。若闭合开关S( )
A.环境温度为40℃时,热敏电阻阻值是150Ω
B.电压表V示数越小,环境温度越高
C.电压表的最小示数是1.5V
D.此电路允许的最高环境温度为60℃
