难度：
使用次数：177

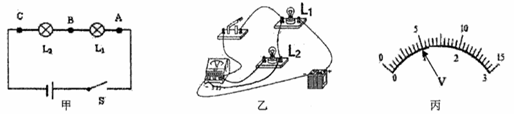

入库时间：2020-11-09艾建康同学在“探究串联电路电压特点”的实验中，使用3节新蓄电池作为电源，按如图甲所示的电路进行实验。
(1)要用电压表测灯L2两端的电压，连接的电路如图乙所示。图甲中只有一根导线连错了，请在连错的导线上画“×”，并画出正确的连线______。
(2)实验中L1、L2最好选择______（选填“相同”或“不同”）规格的小灯泡；闭合开关后，艾建康发现灯L2比L1亮，则通过两灯的电流I1______I2（选填“>”、“=”或“<”）；
(3)图乙修改为正确电路后闭合开关，电压表的示数如图丙所示，此时灯L2两端的电压为______V，一段时间后，L2突然熄灭，L1仍然发光，电压表无示数，原因可能是______（选填“L1开路”、 “L2开路”、“L1短路”、 “L2短路”）。
(4)实验结束后整理实验器材时，应先断开开关，再拆除______（选填“电压表”、“灯泡“或“电源”）两端导线，最后拆除其它元件并整理好器材。
-
难度：
使用次数：136
入库时间：2020-11-09

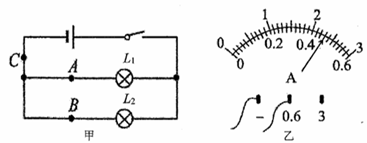

为了“探究并联电路中电流的关系”，艾伊钟同学设计了如图甲所示的实验电路图进行实验。
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.48
0.58
2
0.20
0.20
0.40
3
0.25
0.30
0.55
(1)连接电路的过程中开关应该______（选填“断开”或“闭合”）。将电流表连接在C处，闭合开关后，发现其指针位置如图乙所示，则通过干路的电流为______ A；
(2)若要测通过灯泡L1的电流，应该将电流表接在甲图中的______（选填“A”、“B”或“C”）处。实验过程中，艾伊钟误将电流表与L1并联，可能会出现的现象是______（多选）；
A．L2熄灭，L1更亮 B．L1、L2都不发光
C．电流表可能损坏 D．电流表指针不偏转
(3)如表所示，艾伊钟经过正确实验操作，反复实验得到了A、B、C三处的电流值。艾伊钟根据三次实验数据分析得出结论：在并联电路中，干路电流等于各支路电流之和。在三次实验中以下操作无意义的是______；
A．更换不同规格的小灯泡 B．交换小灯泡的位置
C再并联一个小灯泡 D．更换不同电压的电源
(4)艾伊钟多次实验的目的______（选填“减小误差”或“使结论具有普遍性”）；
(5)艾伊钟家电路允许通过的最大总电流为30A，电路中现有以下用电器在工作：4台空调，每台空调电流为5A；一个冰箱，电流为1.5A；一个微波炉，电流为2A，则最多可入电流为0.2A的电灯______盏。
-
难度：
使用次数：0
入库时间：2020-11-09
阅读下列一段文字，回答问题。我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，用公式表示为
，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。为了探究“材料的电阻率大小与什么有关”。艾云栋同学提出如下猜想
猜想一:电阻率与材料的长度有关
猜想二:电阻率与材料的横截面积有关；
猜想三:电阻率与材料的种类有关。
于是艾云栋找来不同规格的导线进行测量，实验数据见下表
实验序号
材料
长度L/m
横截面积S/m2
电阻R/Ω
电阻率ρ
1
铜
1.0
1.0×10-7
0.17
1.7×10-8
2
铜
2.0
1.0×10-7
0.34
1.7×10-8
3
铜
1.0
0.5×10-7
0.34
1.7×10-8
4
镍铬合金
1.0
1.0×10-7
11.0
1.1×10-6
5
铁
1.0
1.0×10-7
1.0
1.0×10-7
(1)为了便于研究多因素的问题，我们通常采用______（选填“转换法”或“控制变量法”）；
(2)分析比较实验序号______的两组数据，可以初步确定猜想二是错误的。
(3)分析比较实验序号1、2的数据，可以初步确定猜想一是______（选填“正确”或“错误”）的。
(4)分析比较实验序号1、4、5的数据，可得到的初步结论是：电阻率与材料的种类______（选填“无关”或“有关”）；
(5)根据表中的数据，如果要制作一个滑动变阻器，应选用______（选填“铜”、“铁”或“镍铬合金”）作为电阻线圆，这是因为相同规格的这种材料电阻较______（选填“大”或“小”）；
(6)根据表中的数据求出一段长100m，横截面积0.34mm2的铜导线的电阻为______Ω。
-
难度：
使用次数：0
入库时间：2020-11-09
如图所示，电源电压恒定不变，R1=10Ω，R2=30Ω，滑动变阻器R3最大阻值为20Ω。当滑动变阻器R3的滑片位于最右端，S1闭合，S2、S3断开时，电压表V1的示数为12V。求：
(1)电源电压；
(2)当滑动变阻器R3的滑片位于最右端，S1闭合，S2、S3断开时，发现在1min内通过R1的电荷量为72C，则通过R1的电流为多少；
(3)将滑动变阻器的滑片调至某位置，同时闭合开关S1、S2、S3，此时通过R3的电流为1.6A，电流表A的示数为2A，则通过R2的电流为多少；
(4)仅闭合开关S1，并将滑动变阻器的滑片从最右端移至某处，此过程中电压表V1的示数变化了4V，则此时V1和V2的示数各为多少？
