难度：
使用次数：0
入库时间：2020-11-09如图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光，此时L1与L2______（选填“并联”或“串联”）。一段时间后，两盏灯突然熄灭，电压表V1的示数变大，V2无示数。产生这一现象的原因是______（选填“L1开路”、“L2开路”、L1短路”、“L2短路”）。
-
难度：
使用次数：158
入库时间：2020-11-09
如图是一种可以改变音响声音大小的电路元件结构示意图，A、B、C是固定的铜片，d是一段裸露的弧形电阻，e是一端连接在B上，另一端可在d上滑动的铜片。已知该元件的铜片C和铜片B串接入电路中，使滑片e逆时针转动时，则该元件接入电路的电阻______（选填“变大”或“变小”），通过该元件的电流______（选填“变大”或“变小”），从而调节音响声音的大小。
-
难度：
使用次数：0
入库时间：2020-11-09

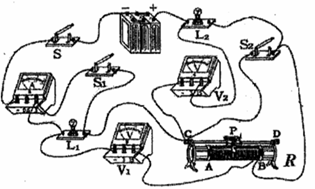

如图所示电路，电源电压适当且不变，V1和V2为电压表，A为电流表，L1和L2为小灯泡，R为滑动变阻器，开关闭合前，滑动变阻器的滑片P处于最大阻值处。若闭合开关S、S1、S2，并将滑动变阻器的滑片P移至中点处，则灯L2______（选填“亮”或“不亮”）；若闭合开关S、S2，断开开关S1，滑片P从中点向B端移动过程中，电压表V1示数______。（选填“变大”、“变小”或“保持不变”）。
-
难度：
使用次数：110
入库时间：2020-11-09

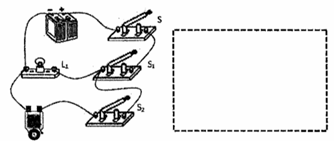

按照图所示的实物图，请在虚线框内画出电路图。
-
难度：
使用次数：174
入库时间：2020-11-09
将图所示的元件连接起来，要求灯泡L1与L2并联，电流表测干路电流（干路电流0.34A），开关同时控制灯L1、L2。
