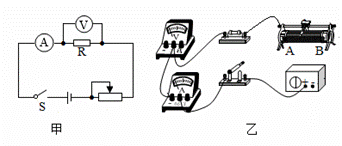

入库时间：2020-11-06现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~ 15V）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：
(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；
（______）
(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P，电流表有示数，电压表无示数，则故障可能是__；
(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。通过数据可知电阻 R的阻值是___Ω；
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.14
0.24
0.34
0.44
0.54
(4)小敏同学接着探究电流跟电阻的关系，他依次接入 5Ω、10Ω、20Ω 三个定值电阻， 调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。实验中他接入 5Ω、10Ω 定值电阻时，两次电路的电流之比为___。在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；
(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。现有器材如下：四个定值电阻 R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线， 开关，电源电压未知。把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。
