如图所示,电源电压U为12V并保持不变,电阻R1阻值为20Ω,闭合开关S后,电流表A的示数I为1.8A。
求:(1)电流表A1的示数I1;
(2)通过电阻R2的电流I2;
(3)电阻R2的阻值。

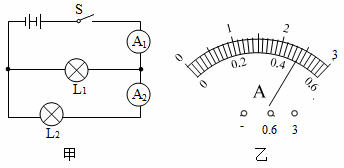

如图甲所示的电路中,电源电压为3 V,当开关S闭合时,灯泡L1、L2正常发光。电流表A1示数为1.38A,A2的示数如图乙所示。求:
(1) 灯泡L1、L2两端的电压分别是多少?
(2) 通过灯泡L1、L2的电流分别是多少?
(3) 若灯泡L1的灯丝烧断,电流表A1、A2的示数分别是多少?
如图所示电路,当开关S1闭合时电流表示数是0.3A,当开关S1S2都闭合时电流表示数是0.5A.问:
(1)当S1S2都闭合时,灯泡L1L2是如何连接的?
(2)当S1S2都闭合时,通过灯泡L2的电流是多少A?
如图,已知电源电压为9V,V1表示数为6V,通过L2的电流为2.5A,则:
(1)灯L1和L2两端的电压各是多少?
(2)通过L1的电流是多少?电流表示数为多少?
