难度：
使用次数：152
入库时间：2020-11-05如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?_______
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安_____?
-
难度：
使用次数：199
入库时间：2020-11-05

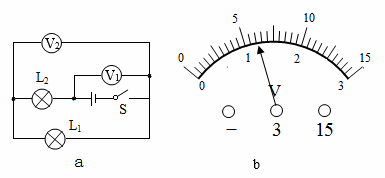

如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求：
（1）L1和L2两端的电压；
（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。
-
难度：
使用次数：198
入库时间：2020-11-05
在如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
-
难度：
使用次数：127
入库时间：2020-11-05
如图所示，电源电压保持不变，电阻R1＝10Ω。闭合开关S，电流表A1示数为2A，电流表A2示数为0.8A，求：
(1)通过电阻R1的电流I1；
(2)电源两端电压U；
(3)R2的阻值。
-
难度：
使用次数：193
入库时间：2020-11-05
在如图所示电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。求：
(1)电源电压是多少？
(2)电阻R2两端的电压是多少？
(3)干路上的总电流是多少？
