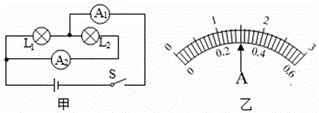

如图在“用电流表测电流”的实验中,某同学接成图甲所示的电路;当开关闭合后,两灯都发光,两个电流表的指针所指位置均为图乙所示:
(1)电路中的总电流是多少?
(2)通过灯L1和L2的电流各是多少?
如图所示,电源电压为12V,开关闭合后两灯均发光,电流表A2的示数为2A,通过L1的电流为3A。求:
(1)A1的示数是多少?
(2)电灯L1两端的电压(即V的示数)是多少?

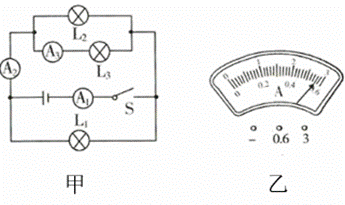

在如图甲所示的电路中,电流表的示数是1.6A,电流表
的示数为0.8A,通过灯泡
的电流如图乙所示.则:
(1)电流表的示数是多少?
(2)通过灯泡和
的电流各是多少?
如图所示电路,电流表A1示数为0.5A,A2示数为1.2A,求
(1)通过L2的电流是多大;
(2)通过L1的电流是多大。
如图所示,电源电压恒定,R1的阻值为,R2的阻值为
。当S闭合,S1、S2断开时,电流表的示数为0.5 A:当S、S1、S2都闭合时,电流表的示数变化了0.4 A。求:
(1)电源两端电压U;
(2)定值电阻R3的阻值。
