如图所示,电源电压恒定,电阻R1为20Ω,R2为10Ω,闭合开关S,电流表A1、A2的示数分别为0.9A和0.6A。求:
(1)通过R1的电流;
(2)电源电压;
(3)通电10秒电阻R2产生的热量。

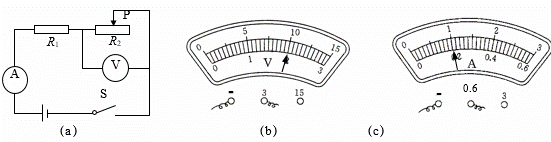

在如图(a)所示的电路中,电源电压为6V,且保持不变,电阻R1的阻值为20,滑动变阻器上标有“50Ω 2A”字样。闭合开关,当变阻器滑片位于某位置时,电流表的示数为0.2A。求:
(1)此时R1两端的电压U1。
(2)现用电阻R0替换电阻R1,闭合开关,当变阻器滑片位于某位置时,电压表的示数如图(b)所示,移动滑动变阻器滑片到另一位置,电流表的示数如图(c)所示。求替换电阻R0的阻值范围。
在图所示的电路中,电源电压为6V,电阻R1为5Ω。闭合开关S时,电流表A的示数为2.0A,求:
(1) 电流表A1的示数I1。
(2) 通过电阻R2的电流I2。
实际测量中使用的大量程电流表是由小量程电流表改装而成的,下图是某同学改装后的电流表电路图,G是灵敏电流表,满偏电流(小量程电流表允许通过的最大电流)为Ig,内阻Rg为100Ω,R1、R2是定值电阻,R1= 16Ω,R2 =4Ω,当使用O、A两接线柱时,改装电流表的量程为0.6 A。求:
(1)灵敏电流表G的满偏电流Ig的值;
(2)使用B、O接线柱时改装电流表的量程。

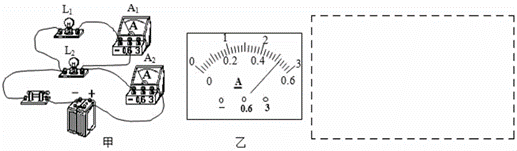

如图甲所示电路,两灯正常发光,电流表A1的示数为0.6A,电流表A2的示数如图乙所示。求:
(1)在虚线框中画出等效电路图;
(2)通过小灯泡L1的电流大小;
(3)通过小灯泡L2的电流大小。
