图甲为“伏安法”测电阻的实验电路。
(1)请用笔画线代替导线将电路补充完整。
(2)闭合开关,当滑动变阻器的滑片移动到某一位置时,电压表和电流表的指针位置如图乙,则被测电阻的阻值为 欧。
(3)为减小实验误差,需进行多次测量。完成第一次测量后,接下来的操作是 。
为研究作用在物体上的两个力满足什么条件时,才能使物体处于平衡状态,进行如下实验。
(1)选用轻薄塑料片作为图甲实验研究对象的原因是 。
(2)将图甲中静止的研究对象转到虚线位置,松手后发现研究对象发生转动。据此可以得出结论:作用在物体上的两个力需要满足的条件是 ,物体才处于静止状态。
(3)如图乙,若启动电动机继续进行研究:当弹簧测力计示数与物体重力大小相等时,观察物体的运动状态;当弹簧测力计示数与物体重力大小不相等时,再观察物体的运动状态。继续这项研究的目的是 。
磁控防盗装置内装有干簧管(如图甲),干簧管有两个软铁片和玻璃管组成,软铁片的触点在弹力的作用下处于断开状态。当磁体靠近干簧管时,软铁片触点状态会发生变化。把条形磁体分别放置在乙图中的Ⅰ、Ⅱ、Ⅲ三个位置时,触点的开合状态和软铁片的极性情况如表。
磁体位置 | 竖直放置并靠近 | 水平放置并靠近 | ||
Ⅰ | Ⅱ | Ⅲ | Ⅳ | |
触电状态 | 闭合 | 断开 | 闭合 | ? |
软铁片的极性情况 | | | |
(1)铁片被磁化后,铁片与条形磁体相邻两端的磁极极性关系是 。
(2)当条形磁体水平放置并靠近干簧管时(图乙Ⅳ位置),干簧管触点状态为 。

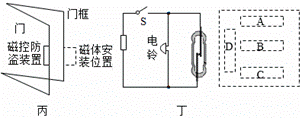

(3)如图丙,门上磁控防盗装置内有一个竖直放置的干簧管,其内部简化电路如图丁,磁控防盗装置的工作原理是:夜间关上门,闭合开关S,启动防盗报警器,此时报警电铃不响;当盗贼打开门时,干簧管远离磁体,电铃响起。图丁虚线中四种磁体摆放方式能满足工作要求的有 (选填图中的字母)。
图中小朋友在玩滑梯游戏,小朋友坐在滑梯顶端,用手轻推滑梯,沿着滑梯开始下滑,且坡度越来越大,同时感觉屁股发烫,到达底端时还会滑出一段距离,请说出其中蕴含的科学道理。
电热水壶由分离式底座和壶身两个部分组成。分离式底座由电源线、圆形底座和供电插座组成,如图甲:电热水壶内部简化电路,如图乙。
(1)为防止触电,供电插座的外壳材料应是 (选填“绝缘体”或“导体”)。
(2)电热水壶额定电压为220伏,额定功率为1000瓦,求:
①电阻R1的阻值是多少?
②正常工作时,烧开一壶水需要300秒,消耗多少电能?
(3)为满足人们随时取用热水需求,电热水壶需设置保温功能。现有一个温控开关(一定温度时,可以自动断开或闭合;元件符号为“”),一个阻值远大于R1的定值电阻Rx(元件符号为“
”)。要求利用提供的器材,对原电热水壶的简化电路进行改进,实现既可加热又能保温的功能,且加热功率保持不变。请在答题卷的虚线框内画出电路图,并说明保温的工作原理。
