难度：
使用次数：135
入库时间：2008-08-18现要探究“电流跟电压和电阻关系”但没有滑动变阻器，只有新的干电池5个，阻值5Ω电阻5个，电流表(0～0.6A～3A)1个，开关1个，导线若干。请你利用给出的实验器材完成该实验的探究。
⑴在虚线框内画出实验探究电路图。
⑵写出你进行实验探究的步骤：
⑶在某次实验中，电流表示数如图14所示，此时电路的电流为 A.
-
难度：
使用次数：108
入库时间：2008-08-18
如图的电路中，Rx为待测电阻，其阻值大约是5欧姆。其它器材的规格
是：滑动变阻器R＇（2A，0～10W），电压表（有两个量程：0～3伏特和0～15伏特），电流表（有两个量程0～0.6安培和0～3安培），电源电压是4.5伏特，为了减小测量误差，要求每次测量时电表指针的偏转在全标度的二分之一以上，那么电流表和电压表的量程应选取:
A.0～0.6安培挡和0～3伏特挡; B.0～3安培挡和0～15伏特挡;
C.0～0.6安培挡和0～15伏特挡; D.0～3安培挡和0～3伏特挡.
-
难度：
使用次数：184
入库时间：2008-08-18

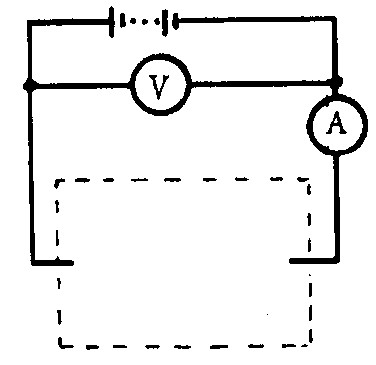

琦琦同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路。如图所示，当虚
线框内开关由闭合到断开时，电压表示数不变，电流表示数由大变小，请在虚线框中画出电阻和开关的连接图．
-
难度：
使用次数：425
入库时间：2008-08-18
把电阻R1和R2串联后接到电压为12伏的电路上时，通过R1的电流为0.3安，R2上两端的电压为4.5伏。若将R1和R2并联后接到同一电路上，求：
（1）并联后电路的总电阻为多少？
（2）通过R1、R2的电流强度各是多少？
