入库时间：2020-10-23如图所示，画出物体静止在斜面上时对斜面压力F的示意图。
-
难度：
使用次数：200
入库时间：2020-10-23

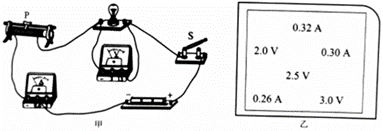

如图甲所示是小明同学测定额定电压为2.5V，额定功率不大于1W的小灯泡功率的实物连接图。
（1）在小明连接好的电路中存在错误或不要之处，请你找出其中的两处：① ；② 。
（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是 （填写选项中的字母）。
A．小灯泡短路
B．连接小灯泡的导线接触不良
C．滑动变阻器接入电路的电阻过大
（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。如表是小明在老师指导下设计的记录数据及现象的表格，请你补出③处所缺的内容，分析数据后得到小灯泡的额定电流为 A，额定功率为 W。
次数
小灯泡两端电压U/V
通过灯丝电流I/A
小灯泡的电功率P/W
③
1
2
3
（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为 W。
-
难度：
使用次数：123
入库时间：2020-10-23
在一次物理兴趣小组活动中，某组同学给大家展示了“探究阻力对物体运动的影响”实验，如图所示。
（1）实验中每次都使同一辆小车从斜面的 高度由静止自由滑下，目的是使小车到达水平面时具有相同的 。
（2）按照图甲、乙、丙的顺序实验时记录的内容如表：
接触面材料
小车受摩擦力情况
小车在水平面运动的距离s/cm
毛巾
大
20.2
棉布
较大
40.0
木板
小
90.1
分析表中内容，得到的实验结论是：在其他条件相同时，小车受到的摩擦力越小，运动的距离越 ；进一步推理出的结论是：运动的小车不受阻力作用时，将 。早在300多年前，意大利物理学家 就通过实验和科学推理的方法研究过“力和运动的关系”。本实验所运用的实验和科学推理的方法还可用于研究 （填写实验名称即可）。
（3）上述实验除用到实验推理的方法外，还用到了控制变量法和 法。
（4）实验中若再添加一小木块，就可用图丙装置来探究“动能与速度的关系”。具体的操作是让同一小车从斜面的 由静止自由滑下，去撞击置于木板表面相同位置的木块并进行比较。
-
难度：
使用次数：188
入库时间：2020-10-23
现有如下器材：光具座、焦距为12.5cm的凸透镜、光屏、蜡烛、火柴。小明根据上述实验器材，进行了“探究凸透镜成像规律”的实验。
（1）实验前应将蜡烛、凸透镜、光屏依次放到光具座上，把烛焰、凸透镜、光屏的中心大致调到 。为了验证凸透镜的焦距是否等于12.5cm，小明把蜡烛和凸透镜放在如图所示的刻度线处，把光屏移到光具座的 cm刻度线处，观察光屏上是否承接到等大、清晰的像。经验证，凸透镜的焦距准确。
（2）实验进行一段时间后，发现光屏上烛焰的像上移了一段距离，在没有移动器材的情况下，造成上述现象的原因是 。保持蜡烛、凸透镜的位置和高度不动，需将光屏 （选填“向上”或“向下”）移动，使烛焰的像呈现在光屏中央。
（3）分别把蜡烛放在如图所示的A、B、C、D四个点对应的刻度线处，在 点能够在光屏上承接到清晰、最大的烛焰的像，在 点所成像的性质与眼睛的相同。
（4）实验结束后，小明又将一只眼镜片放在蜡烛与凸透镜之间且较靠近凸透镜，结果光屏上原来清晰的像变得模糊，将光屏远离凸透镜移动到某一位置时，光屏上又看到烛焰清晰的像，由此可知该眼镜片可用来矫正 眼（选填“近视”或“远视”）。
-
难度：
使用次数：139
入库时间：2020-10-23
如图所示。电源电压6V恒定不变，R1阻值为15Ω，电流表量程为0～0.6A。
（1）开关S、S1都闭合，滑片P不能移到a端的原因是会造成电路 （选填“通路”，“短路”或“断路”）；
（2）开关S闭合、S1断开时，求电流表示数；
（3）开关S、S1都闭合时，为了电流表不超量程，求变阻器R2连入电路的最小阻值。
