开原以盛产大蒜闻名,小越想知道开原大蒜的密度,他将一些蒜瓣带到学校测量。
(l)他将天平放在水平桌面上,把游码放到标尺左端零刻度线处,指针静止时指在分度盘右侧,他应向 (填“左”或“右”)调节平衡螺母,使天平平衡。

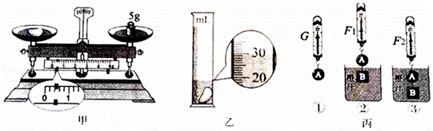

(2)小越测得一个蒜瓣的质量如图甲所示为 g。
(3)他将蒜瓣放入装有25ml水的量简中,水面上升到图乙所示的位置,蒜瓣的体积为 cm3,密度为 kg/m3。
(4)小越对实验进行评估,觉得蒜瓣太小,测得体积的误差较大,导致测得的密度不准。他设计了下列解决方案,其中合理的是 (填字母)。
A.换量程更大的量筒测量
B.测多个蒜瓣的总质量和总体积
C.换分度值更大的量筒测量
(5)同组的小爱同学测得一个装饰球A的密度为ρ0,他们想利用它测量一杯橙汁的密度,发现装饰球A在橙汁中漂浮,于是选取了测力计、细线和一个金属块B,设计了如图丙所示的实验过程:
①用测力计测出装饰球A的重力为G;
②将装饰球A和金属块B用细线拴好挂在测力计下,并将金属块B浸没在橙汁中静止,读出测力计的示数为F1;
③将装饰球A和金属块B都浸没在橙汁中静止(不碰到杯底),读出测力计的示数为F2.根据②、③两次测力计示数差可知 (填“装饰球A”或“金属块B”)受到的浮力。橙汁密度的表达式ρ橙汁= (用ρ0和所测物理流字母表示)。
利用所学的知识,完成下面的电学试验。
(一)探究电流与电压、电阻关系
(1)小霞连接了如图甲所示的部分实验电路,请用笔画线代替导线,将电源正确接入电路。
(2)连接好电路,用开关试触,发现电压表指针能转到右侧无刻度处,电流表指针几乎不动。故障原因可能是定值电阻发生 (填“短路”或“断路)。
(3)排除故障后,正确进行实验,测得三组实验数据,如上表所示。分析表中数据,可得出结论:在电阻一定时,导体中的电流跟导体两端的电压成 。
试验次数 | 1 | 2 | 3 |
电压U/V | 1.0 | 2.0 | 3.0 |
电流I/A | 0.1 | 0.2 | 0.3 |

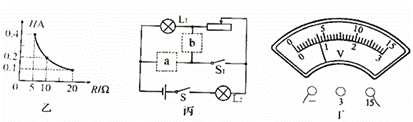

(4)小霞继续用图甲电路探究电流与电阻的关系。分别接入三个不同阻值的电阻,保持电源电压6V不变,调节滑动变阻器的滑片,保持电压表示数不变,记下电流表示数,绘制了如图乙所示图象并得出结论。
①实验中小霞选取的滑动变阻器是 (填“60Ω 0.5A”“30Ω 1.0A”或“20Ω 1.2A”)。结合所选的滑动变阻器,把三个定值电阻分别接入电路完成实验,电阻两端控制不变的电压最大是 V。
②把5Ω和20Ω的电阻分别接入电路,控制电阻两端的电压不变,先后两次滑动变阻器的电功率之比是 。
(二)测量额定电流为0.5A小灯泡L1的额定功率
小霞选用了一只电压表,一个“6V 3W”的小灯泡L2,设计了如图丙所示的实验电路,其中电源电压恒为12V,请完成下面实验步骤:
(1)如图丙所示,图中a、b处虚线框内,分别为电压表或开关S2,则在a框内应是
(2)正确选择元件并连接电路后,闭合开关S、S1,断开开关S2,调节滑动变阻器滑片,使电压表示数为 V.此时小灯泡L1正常发光。
(3)再闭合开关S、S2,断开S1,滑动变阻器滑片的位置不变,读出电压表示数如图丁所示,为 V。
(4)则小灯泡L1的额定功率为 W。
