在探究“电阻一定时,通过导体的电流与导体两端电压的关系”的实验中,所用的实验器材有:电流表、电压表、10Ω的定值电阻、滑动变阻器、开关各一个,1.5V的干电池两节,导线若干。

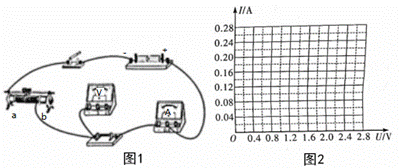

(1)用笔画线,将图1所示的电路补充完整。
(2)闭合开关前,应将滑动变阻器的滑片移动到 端(选填“a”或“b”)。
(3)用开关“试触”时,电压表和电流表均无示数,这说明电路中存在故障。若故障是某一个元件发生了断路,则发生断路的元件可能是 (只有一个选项正确,请将正确选项的宇母填在横线上)。
A.开关或定值电阻
B.定值电阻或电流表
C.开关、滑动变阻器或电流表
D.滑动变阻器、电压表或电流表
(4)排除故障后,继续进行实验,并将实验数据记录在下表。请在图2画出电流I与电压U的关系图象。
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
电阻R/Ω | 10 | |||||
电压U/V | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | 2.4 |
电流I/A | 0.04 | 0.08 | 0.12 | 0.16 | 0.20 | 0.24 |
(5)根据图象,可得出的探究结论是: 。

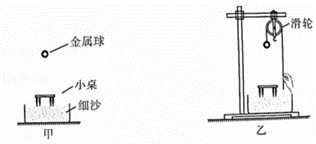

某同学猜想重力势能的大小与物体的质量和高度有关,在探究“重力势能的大小与高度是否有关”时,所用的实验器材有:金属球、尖桌腿的小桌、细沙和塑料盆。实验装置如图甲所示。
(1)该实验可以通过判断 来判断出金属球重力势能的大小。依据是:金属球对小桌 越多,金属球具有的重力势能就越大。
(2)请设计出记录实验数据的表格,表中要有必要的信息。
(3)实验时,该同学发现:由于金属球的撞击点偏离桌面中央较大,使小桌倾斜较大,甚至被撞翻。于是他改进了实验装置,如图乙所示,较好地解决了这个问题。他的主要操作是:每次实验时,先拉起金属球,将沙面抹平; ;由静止开始释放金属球,观察实验现象。
