如图所示,是某家用电热煮茶器的简化电路图。R1和R2均为电热丝,S为单刀双掷开关。R1的阻值是88Ω,R2的阻值是352Ω,电源电压是220V.开关S接“1”时,为加热状态;开关S接“2”时,为保温状态。试求:
(1)加热状态时,电路中的电流是多少?
(2)加热状态时,通电5min电流做功是多少?
(3)保温状态时,电路消耗的总功率是多少?
“中国速度”﹣﹣建设者们仅用十天就建成武汉“火神山”医院,为战胜疫情提供了强有力保障。建造医院所用的某厢式板房,其重力是1.5×104N,放在水平地面上,与地面的接触面积是20m2.如图所示的起重机滑轮组,10s内将该厢式板房匀速提高了4m。在此过程中,钢丝绳自由端的拉力功率是7.2×103W.试求:
(1)起吊前厢式板房对地面的压强是多少?
(2)钢丝绳自由端的拉力做功是多少?
(3)钢丝绳自由端的拉力是多少?
“石泉流暗壁,草露滴秋根”是诗人杜甫对秋季夜景的描写。秋天的夜晚。泉水沿石壁流下。旁边的青草上结满了露水。请分析说明露水形成的原因。
两个班级正在进行拔河比赛,场上参赛同学的体重都较大。他们的身体会适当地向后倾斜,如图所示。这样比赛时他们的脚下不易打滑。身体(相当于杠杆)也不易向前倾倒。请分析其中的原因。
实验课上,同学们分组探究“物距大于一倍焦距小于二倍焦距时,凸透镜成像的虚实、正倒和大小”。某小组选用的实验器材有:光具座。“F”形LED发光体。凸透镜(焦距为10cm)。光屏和刻度尺(量程为0~30cm)。

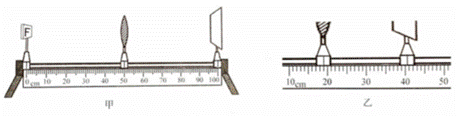

(1)第一次实验时,该小组调整好LED发光体、凸透镜和光屏的高度。如图甲所示。将发光体固定在光具座的零刻度线上,通过移动 来达到预设的物距。
(2)调整物距后。移动光屏承接到倒立的实像。该小组发现这个像的高度与发光体很接近,依靠视觉很难比较该像与发光体的大小关系。为了能确定两者的大小关系。则接下来的实验操作是: 。在本次实验中。光屏上的像和凸透镜的位置如图乙所示。则像距v1= cm。
(3)该小组继续进行实验。记录的实验数据如下表。
凸透镜的焦距f=10cm
实验次数 | 物距u/cm | 像的虚实 | 像的正倒 | 像的大小 | 像距v/cm |
1 | 19.0 | 实像 | 倒立 | 放大 | v1 |
2 | 16.0 | 实像 | 倒立 | 放大 | 26.9 |
3 | 13.0 | 实像 | 倒立 | 放大 | 43.6 |
分析表中信息,可以得出的探究结论是: 。
(4)得出结论后。该小组与其他小组进行交流。他们发现其他小组选取了不同焦距的凸透镜进行实验,也得到了与自己相同的结论。这样使该探究的结论更 。
