小明想知道橡皮的密度,进行了如下的实验。
(1)将天平置于水平台面上,移动游码至标尺的 处,若此时指针偏向中央刻度线左侧,应将平衡螺母向 调节,直到天平平衡。
(2)用天平测量橡皮的质量,天平再次平衡时,放在右盘中的砝码和游码的位置如图所示,则橡皮的质量为 g;他又用量筒和水测出橡皮的体积为8cm3,则橡皮密度为 g/cm3。
小红利用图所示装置探究“电流与电压的关系”。
序号 | U/V | I/A |
① | 1.0 | 0.10 |
② | 2.0 | 0.20 |
③ | 3.0 | 0.32 |
(1)请用笔画线代替导线,按要求将实物图连接完整(要求:当滑片P向右移动时变阻器接入电路的阻值变大)。
(2)在连接电路时,开关必须处于 (选填“闭合”或“断开”)状态。
(3)实验中,发现电流表示数几乎为零,电压表示数接近电源电压,原因可能是 。
(4)排除故障后,经过多次实验测得数据如表所示,由此可得出结论为: 。
(5)请你根据表中数据,帮小红算一算,电路中所用电阻R的阻值为 Ω.(结果保留一位小数)
在探究“阻力对物体运动的影响”时,让小车从斜面相同高度由静止滑下,在三个不同的水平面上运动情况如图所示。
(1)实验中让小车从相同高度滑下,是为了使小车在水平面上开始运动时的速度大小 ,本实验中的“阻力”主要是指小车受到的 。
(2)分析图中运动情况可知:小车受到阻力越小,小车运动的路程 。
(3)在不增加任何器材的情况下,若要探究“速度对动能大小的影响”,可将小车从斜面的 高度由静止滑下,比较小车在 (选填“相同”或“不同”)水平面上滑行的距离即可。

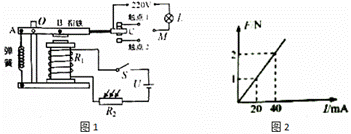

图是小华为学校设计的楼道照明系统自动控制装置,已知控制电路电压U恒为6V,电磁继电器线圈电阻R1为20Ω,R2为光敏电阻,其阻值随光照强度的增大而减小。图中AC可绕O点转动,OA长为0.5cm,OB长为1cm,AC部分的重力、触点间的压力以及各处的摩擦力均忽略不计。
(1)闭合控制电路中开关S,电磁铁上端为 极。
(2)为了实现光照减弱时,受控电路接通,灯L发光,图中导线M应接 (选填“触点1”或“触点2”)。
(3)电磁铁对衔铁的吸引力F等效集中作用在B点,吸引力F与控制电路中电流I的关系如图所示,当衔铁刚好被吸下时,弹簧对A点的拉力为2.4N,则此时光敏电阻R2的阻值为 Ω。
