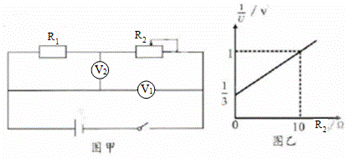

在图甲所示电路中,移动滑片使电阻R2的有效阻值从零逐渐变大,R1上的电压U的倒数与R2的阻值变化的图象如图乙所示,则( )
A.电压表V1示数变大 B.电压表V1示数不变
C.R1=5Ω D.R1=10Ω
(1)小明为了观察大气压随高度的变化,带上一个外壳比较薄而软的空矿泉水瓶,在高山上的拧紧盖,使瓶空气密封,然后坐车从高山上下到海拔很低的山脚,发现瓶子变瘪了,如图所示。可知:海拔越低,大气压越 (填“高”或“低”);
(2)较冷的冬天,仍取一个这样的瓶子,在里面装上小半瓶温度较高的热水,立即拧瓶盖,使瓶空气密封,待瓶里热冷却后,发现瓶子变瘪了。可知:其它条件不变时,温度越低,瓶内气压越 (填“高”或“低”)。
如图所示,A、B两个相同的铁钉上绕有不同匝数的线圈,把它们接入电路中。
(1)闭合开关,铁钉下端都吸引了大头针,这是因为线圈通电时,铁钉具有磁性,由安培定则可知:A的上端为它的 (填“N”或“S”)极;
(2)B铁钉能吸引更多的大头针,这是因为绕在它上面的线匝数较多,而线圈中的电流 (填“大于”、“等于”或“小于”)绕在A铁钉上的线圈中的电流;
(3)不改变线圈匝数,要想铁钉能吸引更多的大头针,可以将滑片P向 (填“左”或“右”)移。
如图所示装置是某同学在小于一个标准大气压下做观察水的 (填“沸腾”或“液化”)实验,由图中水的温度随时间变化而变化的图象可知:水的沸点是 ℃,10分钟后,水的温度 (填“不变”或“升高”),要继续吸收热量。
电动自行车是生活中最常见的交通工具,人们常简称为电动车,给电动车充电时,充电器将220V家庭电路电压降为电动车蓄电池需要的充电电压,现在,我市许多小区安装了公共充电插座,采取扫码付费自动充电(如图所示),这些插座都是 (填“串联”或“并联”)的。假设某充电器输出电压为48V,输出电流为25A,则它的输出功率是 W;若当地的商用电价为1元(kW•h),那么充电6小时的用电成本至少是 元。
