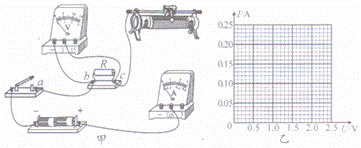

为了探究电流与电压的关系,小英连接了如图甲的电路。
导线两端 触接点 | 电压表指针偏转情况 | 电流表指针偏转情况 |
a、c | 不偏转 | 偏转 |
b、c | 不偏转 | 不偏转 |
a、b | 偏转 | 偏转 |
(1)请你用笔画线代替导线将电路连接完整,要求滑片向右移动时,能使电流表的示数变小;
(2)小英连好电路后,经检查电路连接无误。闭合开关,发现电压表和电流表示数均为零,移动滑片,电表的指针也都不偏转,她尝试用一根导线的两端分别触接电路中各点时,电压表和电流表指针偏转情况的部分记录如表所示,请你指出电路的故障: 。
(3)排除故障后,小英继续进行实验,将数据记录在表中。
请你分析数据,在图乙中画出电阻R的I﹣U图象。
数据序号 | 1 | 2 | 3 | 4 | 5 |
电压U/V | 0.6 | 1.0 | 1.8 | 2.0 | 2.4 |
电流I/A | 0.06 | 0.10 | 0.14 | 0.20 | 0.24 |
2020年4月,全国首条向市民开放送的智慧线在长沙正式上线,小杰去溪湖体验了一次无人驾驶出租车,他到专门的驾驶停靠区域,打开手机上的APP,发单呼叫后,无人驾驶出租车很快就抵达上车点。
小杰上车后发现车内有多个平核电脑,用手机扫一下电脑上的二维码,点击“开始试车”,就可以出发了,汽车行驶在美丽的梅溪湖畔,平板电脑根据车顶上的360°摄像头的画面,实时渲染出周边的路况,供乘客随时掌握。
小杰表示,无人驾驶汽车很稳定,整体感觉良好,但是人工智能对某些危险的预见性不如真正的人类司机,它只会对“危险距离”内的情况进行相应的调整,所以有时候会突然刹车,使乘客出现向前倾的情况,他希望以后能进一步优化。
(1)以行驶中的无人驾驶出租车为参照物,路边的树木是 的。
(2)车顶上的摄像头相当于一个 镜。
(3)请你用物理知识解释文中提到的“乘客向前倾”的原因。
在如图所示的电路中,电源电压可以调节,调节电源电压为4V,闭合开关S,电流表A、A1的示数分别为1.2A和0.8A。
(1)求此时通过电阻R2的电流;
(2)求电阻R2的阻值;
(3)重新调节电源电压后,闭合开关S,电流表A1的示数为1.2A,求1min内电流通过电阻R2产生的热量。
有两个不吸水的圆柱体A和圆柱体B、A的顶部系有一根轻质细线,已知A的质量为1.32kg,密度为1.1×103kg/m3,高为12cm,B的底面积为60cm2,(g取10N/kg)
(1)求A的重力;
(2)将B竖直放在水平桌面上,再将A竖直放在B的正上方,求A对B的压强;
(3)将A竖直放入薄壁柱形容器中,向容器中缓慢加入液体直至加满,液体体积与深度的关系如图所示。用细线将A竖直向上提升2cm时,细线的拉力为3.6N,求液体的密度。(圆柱体A始终处于竖直状态)
