入库时间：2020-10-02某型号声呐，质量为6.6kg。其内部有两个完全相同的空腔，声呐每个空腔的侧上方都用轻薄易腐蚀材料制成的密封盖密封，密封盖质量和体积均不计，当密封盖浸泡在海水中，将逐渐被海水腐蚀，海水进入空腔导致声呐逐渐下沉。某次公海军事演习，反潜飞机向海中投入该声呐，声呐在海中静止后露出整个体积的
．此时上下空腔均没有海水进入，如图甲所示；24小时后，声呐没入海中处于悬浮状态，声呐下空腔充满海水而上空腔没有海水进入，如图乙所示；再经过24小时后，声时沉入海底，上下空腔均充满海水，如图丙所示。（已知ρ海水＝1.1×103kg/m3），（1）图甲中，声呐所受浮力为 N；
（2）声呐整个体积为 m3；
（3）当声呐底部位于海面下100m深度时（未沉入海底），所受海水的压强为 Pa；
（4）每个空腔的体积为多少m3？
-
难度：
使用次数：135
入库时间：2020-10-02

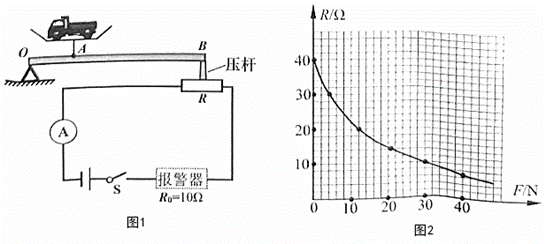

车辆超载是造成公路桥梁损坏的重要原因，因此限制车辆超载有着重要意义。某物理兴趣小组设计了一个模拟超载报警装置，如图1所示。为了增大检测重量，他们使用了一个水平杠杆OAB，O为支点，OB长120cm，AB：AO＝5：1，模拟车辆放置在托盘内。已知电源电压恒定不变，报警器的阻值R0恒为10Ω，压敏电阻R固定放置，压敏电阻R的阻值与所受到的压力F变化的关系如图2所示。闭合开关S，托盘空载时，电流表的示数为0.2A；当模拟车辆重量逐渐增大，电流表示数达到0.5A时，报警器开始发出报警信号。托盘、压杆和杠杆的质量及压杆的大小均忽略不计。求：
（1）由图2可知，压敏电阻R的阻值随着所受到的压力F增大而 ；检测时，杠杆A点受到的压力与杠杆B端受到的支持力大小之比为 ；
（2）托盘空载时压敏电阻的阻值为 Ω，电源电压为 V；
（3）报警器刚好开始报警时，压敏电阻的阻值为 Ω，设定的托盘限载重量为 N，电路消耗的总功率为 W。
（4）若换用15V的电源，为保证报警器仍在原设定的托盘限载重量时报警，应在杠杆上水平调节托盘底部触点A的位置。试计算说明触点A应调节至距O点多少cm处？
