难度：
使用次数：165

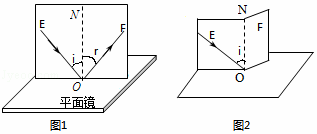

入库时间：2020-10-02用如图1所示的装置探究光的反射规律，实验数据如下表：
次数
1
2
3
4
∠i
30°
40°
50°
60°
∠r
30°
40°
50°
60°
（1）图表中∠r表示 （选填“入射”或“反射”）角。
（2）分析实验数据可知：反射角 （选填“大于”、“等于”或“小于”）入射角。
（3）纸板ENF是用两块纸板连接起来的。如图2，把纸板NOF向后折，光沿EO入射在纸板NOF上 （选填“能”或“不能”）看到反射光线。这说明在光的反射现象中，反射光线、入射光线和法线在同一平面内。
（4）在图1中，当光沿FO的方向射向O点时，光会沿着OE的方向射出，说明在反射现象中光路是 的。
-
难度：
使用次数：177
入库时间：2020-10-02

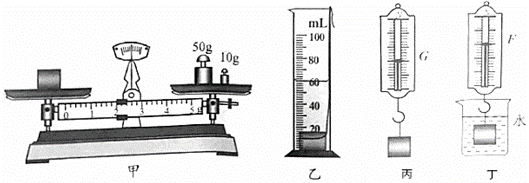

如图甲、乙所示，用天平、量筒测量金属块的密度。
（1）将天平放在水平工作台上，将游码移到标尺的 处，调节平衡螺母，使横梁平衡；
（2）将金属块放在天平左盘里，用镊子向右盘加减砝码并移动游码，当天平再次平衡时，右盘中所放砝码及游码在标尺上的位置如图甲所示，金属块的质量为 g；
（3）将金属块用细线系好轻轻放入盛有40mL水的量筒中，水面升高到如图乙所示的位置，金属块的体积为 cm3，金属块的密度为 g/cm3。
（4）利用弹簧测力计、烧杯和水，也可以测量出此金属块的密度，如图丙、丁所示。将金属块挂在弹簧测力计下端的挂钩上，测出金属块的重力为G，再将金属块完全浸没在装有水的烧杯中，读出此时弹簧测力计示数为F．则金属块质量为 ，体积为 ，密度为 （三空均用已知量的字母表示）。
-
难度：
使用次数：174
入库时间：2020-10-02
测量如图所示滑轮组的机械效率，部分实验数据如下表。
实验次数
钩码重力G/N
钩码上升高度h/cm
拉力F/N
绳端移动距离s/cm
机械效率η
1
1.0
5
15
55.6%
2
1.5
5
0.8
15
3
2.0
5
1.0
15
66.7%
4
2.0
10
1.0
30
66.7%
（1）实验过程中，应缓慢拉动弹簧测力计，使钩码竖直向上做 运动。第1次实验时，弹簧测力计示数如图所示，为 N。
（2）第2次实验时所做的有用功为 J，滑轮组的机械效率是 。
（3）分析1、2、3次实验的数据可知，使用同一滑轮组提升重物时，重物重力越 （选填“大”或“小”），滑轮组的机械效率越高；分析3、4次实验的数据可知，滑轮组的机械效率与钩码上升的高度 （选填“有关“或“无关”）。
（4）结合生产生活实际，用滑轮组提升重物时，下列选项中也可提高机械效率的是 。
A．增大绳重
B．减轻动滑轮重
C．加快物体提升的速度
-
难度：
使用次数：195
入库时间：2020-10-02

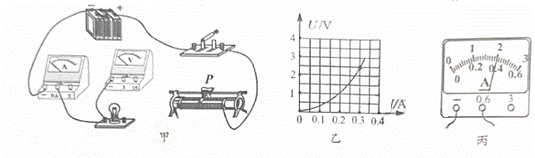

如图甲，是研究小灯泡电阻的实验装置，灯泡的额定电压为2.5V，滑动变阻器最大阻值是50Ω，电源电压保持6V不变。
（1）用笔画线代替导线，将图中的器材连接成完整的电路。
（2）连接完电路后，闭合开关，发现小灯泡发光较暗，且无论怎样移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是 。
A．开关开路
B．电压表短路
C．滑动变阻器接的是下端两接线柱
（3）正确连接后，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数。当滑片P移到某处，电压表示数为1.5V时，要使小灯泡正常发光，应 （选填“增大”或“减小”）滑动变阻器接入电路中的阻值。
（4）将所测数据绘制成如图乙所示的U﹣I图象。由图可知：小灯泡的电阻是变化的，主要是因为小灯泡灯丝的 （选填“温度”、“长度”或“横截面积”）发生了变化；此小灯泡的额定功率是 W。
（5）利用此装置还可以探究电流与电阻的关系，只需将图甲中的小灯泡换成不同阻值的定值电阻，并使定值电阻两端的电压保持不变，即可进行实验。
①接入某定值电阻后，闭合开关，移动变阻器的滑片P，当电压表的示数为2V时，电流表的示数如图丙所示，为 A，则接入的定值电阻的阻值为 Ω。
②实验时，为了确保不同定值电阻两端的电压能达到并保持2V不变，换用的定值电阻阻值不能大于 Ω。
-
难度：
使用次数：119
入库时间：2020-10-02
小明家中的电水查，其铭牌如图所示，他在电水壶中装入2.5L初温为20℃的水，并将这壶水烧开（1标准大气压下），已知该电水壶的效率为84%，问：
（1）小明在壶中装入 kg的水；
（2）此过程中，水吸收了 J热量，这些热量相当于完全燃烧 m3天然气放出的热量？（q天然气＝4.0×107J/m3）
（3）电水壶正常工作时，烧开这壶水需要多长时间？
