难度：
使用次数：106
入库时间：2020-09-30在湄江地质公园进行研学活动时，小明捡到一块形状怪异的小化石，为测量小化石的密度。他利用已学知识设计如下实验方案：
（1）用天平称出小化石的质量。天平平衡后，右盘中砝码和游码的位置如图甲所示，小化石的质量为 g。
（2）用量筒和水测量小化石体积，“先往量筒中倒入适量的水”，其中“适量”的确切含义是：
① ；②小化石和水的总体积不能超过量筒量程。
（3）小化石放入量筒前后的情况，如图乙所示（忽略细线的体积），小化石的密度是 g/cm3。
（4）若小明先测出小化石的体积，将小化石从量筒中取出，然后用天平称出其质量，求出小化石的密度。这样测出小化石的密度将 （选填“偏大”偏小”或“不变”）。
-
难度：
使用次数：155
入库时间：2020-09-30

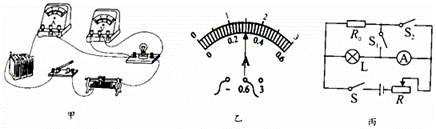

在“测量小灯泡的电功率”的实验中，实验器材有：电压表、电流表、额定电压为2.5V的小灯泡，开关、电压为6V的电源和滑动变阻器等。
（1）根据甲图连接电路，闭合开关前，应将滑片移至最 （选填“左”或“右”）端。
（2）闭合开关后，小灯泡不亮，电流表有示数，电压表无示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了 （选填“短路”或“断路”）。
（3）当电压表的示数为2.5V时，对应电流表的示数如图乙，则小灯泡的额定电功率是 W。
（4）完成上述测量后，不用电压表，用如图丙所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0．实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，调节滑动变阻器，使电流表的示数为I额；
②保持变阻器滑片不动，断开开关S2，闭合开关S，S1记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额＝ 。
-
难度：
使用次数：170
入库时间：2020-09-30
如图所示，在水平地面上有一个装有水的圆柱型容器（水的深度不变），一物体浸没在容器底部（非密合），现用弹簧测力计将物体缓慢拉出。弹簧测力计的示数为F，物体下表面距容器底的距离为h，F与h的关系如图所示，求；（g取10N/kg。ρ水＝1.0×l03kg/m）
（1）物体浸没在水中所受的浮力；
（2）物体的密度；
（3）物体上表面刚出水面时，水对下表面产生的压强。
-
难度：
使用次数：200
入库时间：2020-09-30
一新款节能电火锅，有关技术参数如表（设电火锅不同档位的电阻和加热效率均不变）。图甲为其电路原理图：R1和R2为电阻不变的电热丝（R1＞R2），当闭合S、S1，断开S2时，电火锅处于低温档：当闭合S、S2，断开S1时，电火锅处于中温档，当闭合S、S1和S2时，电火锅处于高温档。（c水＝4.2×103J/（kg•℃））
额定电压
电火锅档位
额定功率/W
220V
低温
400
中温
550
高温
950
（1）电火锅工作时，将电能转换为 能；
（2）求电热丝R2的阻值；
（3）电火锅正常工作时，用低温档给质量为2kg、水温为50℃的水加热，经10min水温升高到60℃，求此过程中水吸收的热量和电火锅的工作效率；
（4）电火锅正常工作时，分别用低温档和高温档给质量为2kg的水加热，绘制的水温随时间变化的图象如乙图所示。请比较使用高温档还是低温档更节能。
