一束光线射向凸透镜,请补充完整这束光线通过凸透镜的光路图。
在探究“滑动摩擦力和压力关系”的实验中,小明同学设计了如图所示的实验装置(各接触面均粗糙,物块B足够长)。增加物块C的质量,使A、B发生相对滑动,然后保持物块C的质量不变,两弹簧秤示数稳定后,读数分别为F1和F2。
(1)AB之间的滑动摩擦力等于 (选填“F1”或“F2”)。
(2)为了达到实验目的,物块B (选填“一定”或“不一定”)做匀速直线运动。
(3)如果继续增加C的质量,则AB间的滑动摩擦力 (选填“变大”、“变小”或“不变”)。

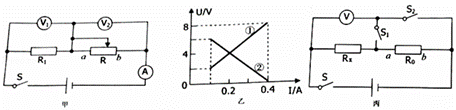

在“伏安法测电阻的实验”中。电路如图甲所示。电源电压保持不变,闭合S,调节滑动变阻器,两电压表示数随电路中电流表示数变化的图象如图乙所示。
(1)为保证电路安全,在未闭合S之前滑动变阻器的滑片应处于 (选填“a”或“b”)端。
(2)根据U﹣I图象信息可知,图线 (选填“①”或“②”)是电压表V1的变化图象。
(3)电源电压U= V,电阻R1= Ω,滑动变阻器连入电路的最大阻值为 Ω。
(4)当图线①和②相交时,滑动变阻器消耗的功率为 W。
(5)为了测量未知电阻Rx的阻值,小明又设计了如图丙所示的电路。电源电压保持不变,R0为定值电阻。实验步骤如下:闭合S、S1,断开S2,电压表读数为U1,闭合S、S2,断开S1,电压表读数为U2,则Rx= (用U、U2、R0来表示)。
如图,R1=6Ω,当S1闭合,S2、S3断开时,电流表示数为1A;S3闭合,S1、S2断开时,电流表示数为0.2A.求:
(1)电源电压;
(2)电阻R2的阻值;
(3)当S1、S2闭合,S3断开时,电路的总功率。
如图,在高速公路上一辆轿车做匀速直线运动,在其正前方有一固定的超声波测速装置。该装置每隔1s发射一束超声波脉冲信号,每个脉冲信号持续时间极短,超声波遇到轿车后立即返回,返回信号被超声波测速装置接收,经过计算机处理自动计算出车速。如图是该测速装置连续发射和接收两次信号的波形图。已知发射第二个脉冲信号时第一个脉冲信号已被接收,超声波在空气中的传播速度为340m/s,根据图象获得的信息计算:
(1)第一个脉冲信号和轿车相遇时,轿车距测速装置有多远?
(2)该轿车车速为多少?
