在探究电流与电压的关系实验中,电源是2节新干电池,电阻的阻值为5Ω。

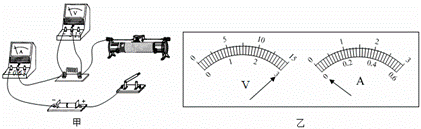

(1)图甲是没有连接完整的实验电路,若滑动变阻器的滑片向右移动时电压表的示数变大,用笔画线代替导线,将电路连接完整;
(2)电路连接完毕后,闭合开关,发现两只电表示数如图乙所示,则电路中的故障可能是 ;
(3)实验数据记录见表,其中一个电流数据记录错误,这个数据是 ;
实验序号 | 1 | 2 | 3 | 4 |
电压U/N | 0.6 | 1.2 | 1.8 | 2.4 |
电流I/A | 0.12 | 0.24 | 0.30 | 0.48 |
(4)分析实验数据可以得出:在电阻一定的情况下,通过导体的电流与导体两端的电压 。
黑夜中看不见灯的开关位置,为此小明设计了如图所示的电路。当单刀双掷开关S合向b时,照明灯亮、指示灯灭,避免指示灯费电:S合向a时,照明灯灭、指示灯亮,显示开关位置(S只能置于两种状态)。他利用一个“10V 0.1W”的小灯泡和一段电阻丝组成指示灯,则:
(1)为使指示灯正常发光,电阻丝的阻值应为多少?
(2)若照明灯(“220V 100W”)一天(24小时)使用6小时,则整个电路一天总共耗电多少度?(结果保留两位小数)
如图所示,电源电压恒定不变,小灯泡L标有“2.5V 0.75W”的字样,R1、R2为定值电阻,其中R1=25Ω,R2=35Ω,当S1、S2都断开时,小灯泡正常发光。(忽略温度对电阻的影响)
(1)求电源电压;
(2)当S1闭合,S2断开时,求电流表示数的大小;
(3)当S1、S2都闭合时,求整个电路通电210s产生的热量。
质量为60kg的工人用如图甲所示的滑轮组运送货物上楼,滑轮组的机械效率随货物重力变化的图象如图乙,机械中摩擦力及绳重忽略不计,(g=10N/kg)。问:
(1)若工人在1min内将货物匀速向上提高了6m,作用在钢绳上的拉力为400N,拉力的功率是多大;
(2)动滑轮受到的重力;
(3)该工人竖直向下拉绳子自由端运送货物时,若要工人不被拉离地面,此滑轮组机械效率最大值是多少?
